Las terminaciones de transmisión tipo Python® SSC están diseñadas para aplicaciones en subestaciones con aislamiento de gas en sistemas de cable dieléctrico sólido con clasificación de hasta 550 kV IEC (500 kV IEEE). Están disponibles en versión convencional y en versión enchufable hasta 245 kV IEC (230 kV IEEE). La versión enchufable ofrece ventajas adicionales sobre la instalación convencional. Se utiliza en aplicaciones de transformadores y subestaciones con aislamiento de gas en sistemas de cables dieléctricos extruidos con clasificación de hasta 55 kV IEC (500 kV IEEE).

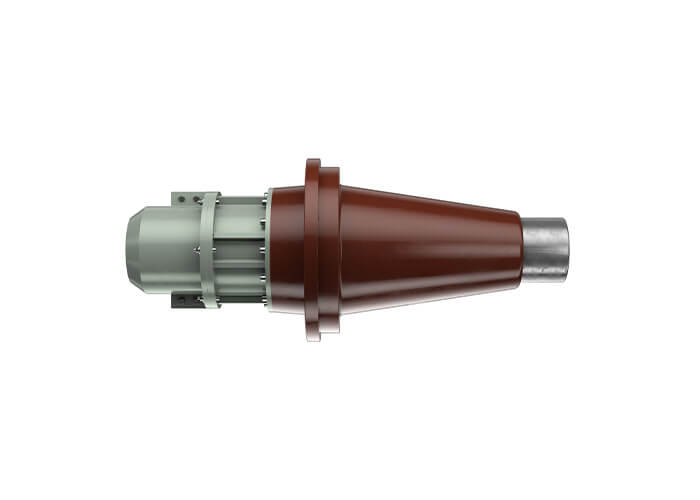

GIS seco estilo SSC y terminación de transformador
Características y ventajas
Enchufar/Desenchufar – Permite la extracción del enchufe y proporciona una desconexión visual del circuito.
Enchufar/Desenchufar – Un deflector incorporado reduce la tensión eléctrica al distribuir las líneas de voltaje.
Convencional – El cono de tensión está hecho de material LSR translúcido, lo que permite excelentes propiedades de aislamiento y controles de calidad en el lugar de trabajo.
Convencional – Aislante de zócalo de epoxi hermético a presión
Enchufar/Desenchufar – Una conexión de cable autoblocante soporta un peso de cable de 5 m sin sujeción, lo que reduce el riesgo de falla del sistema debido a una retención falsa del cable (tamaño máximo del cable de 1600 mm2 (32000 kcmil))
Enchufar/Desenchufar – Permite cambiar el cable sin perturbar el equipo.
Convencional – Diseño de tipo seco, no requiere llenado de aceite en la terminación.
Convencional – Las dimensiones cumplen los requisitos de la norma IEC 62271-209
