Sensores de corriente y voltaje de alta precisión para un mejor control de la red eléctrica.
La tecnología de sensores patentada de G&W Electric ayuda a los clientes a controlar la calidad de la energía, la monitorización, la protección y la medición con información precisa y en tiempo real sobre la corriente y el voltaje, optimizando así el suministro eléctrico y la fiabilidad de la red. La tecnología de detección de corriente Accusense de G&W Electric utiliza bobinas Rogowski que pueden medir una amplia gama de parámetros de corriente con alta precisión, desde cargas dinámicas del sistema hasta corrientes de falla. Estos sensores de corriente y voltaje de alta precisión proporcionan datos exactos en tiempo real para la monitorización de redes inteligentes y el conocimiento de la situación en toda la red de distribución.
Sensores de corriente y voltaje de alta precisión y exactitud
La red eléctrica y el sector están evolucionando rápidamente con iniciativas como los recursos energéticos distribuidos (RED), las microrredes, la optimización de la eficiencia y la resiliencia energética, entre otras. La tecnología de sensores patentada de G&W Electric ayuda a los clientes a controlar la calidad de la energía, la monitorización, la protección y la medición con información precisa y en tiempo real sobre la corriente y el voltaje, optimizando así el suministro y la fiabilidad de la red. La tecnología de detección de corriente Accusense de G&W Electric utiliza bobinas Rogowski que permiten medir una amplia gama de parámetros de corriente con alta precisión, desde cargas dinámicas del sistema hasta corrientes de falla.
Versatilidad con un solo sensor para aplicaciones de medición y protección
Seguridad con bajos consumos de energía y aislamiento galvánico del primario
Alta precisión de hasta 0,5 clases en un amplio rango de temperaturas
Ancho de banda de medición de alta frecuencia
Ligero, de tamaño compacto para una fácil instalación y modernización.
Fiabilidad sin ferroresonancia
Sensores diseñados para sus necesidades
Calidad y monitoreo de energía
Hoy en día, la necesidad de energía de mayor calidad es fundamental. Los sensores de corriente y voltaje de alta precisión de G&W Electric cuentan con un amplio rango de medición dinámico para detectar y solucionar rápidamente los problemas de calidad de la energía. Nuestra tecnología de sensores les permite responder a cambios rápidos de corriente y voltaje, incluyendo armónicos de alta frecuencia, con una distorsión mínima. Esta capacidad los hace idóneos para monitorear el contenido armónico y otras perturbaciones de alta frecuencia en las redes de distribución, así como para evaluar su impacto en el rendimiento del sistema. Estos sensores proporcionan mediciones precisas de corriente y voltaje en tiempo real, lo que facilita el monitoreo de redes inteligentes, el análisis de la calidad de la energía y la visibilidad de las condiciones cambiantes de la red de distribución.
Protección y medición
Con la creciente integración de recursos energéticos distribuidos (RED) en la red, el monitoreo continuo de corriente y voltaje es fundamental. Los sensores desempeñan un papel crucial en la detección y localización de fallas dentro de la red de distribución. Cambios repentinos en los niveles de voltaje o ángulos de fase pueden indicar la presencia de fallas como cortocircuitos o fallas en las líneas. La velocidad de respuesta, la alta precisión y el tamaño reducido son ventajas que mejoran el rendimiento general de la plataforma. En comparación con los transformadores de medida convencionales, la detección de corriente y voltaje ofrece un formato más ligero y compacto para aplicaciones donde el espacio y la flexibilidad de modernización son importantes.
Key Benefits of G&W Electric Sensors
High Accuracy
Selected G&W Electric current and voltage sensors are available with 0.5 accuracy class; exact accuracy ratings vary by sensor model and application.
Flexible Sensor Options
Both active (externally powered) and passive (self-powered) sensor types are available, covering 7.5 kV up to 40.5 kV for indoor and outdoor applications.
Advanced Sensing Technology
Accusense sensors use Rogowski coils for current measurement and capacitive voltage dividers for voltage measurement, supporting wide measurement ranges, high-frequency response and compact sensor designs.
Multiple Applications
These sensors double as smart grid sensors and grid monitoring sensors, supporting power quality monitoring, protection, and metering-class measurement from a single device.

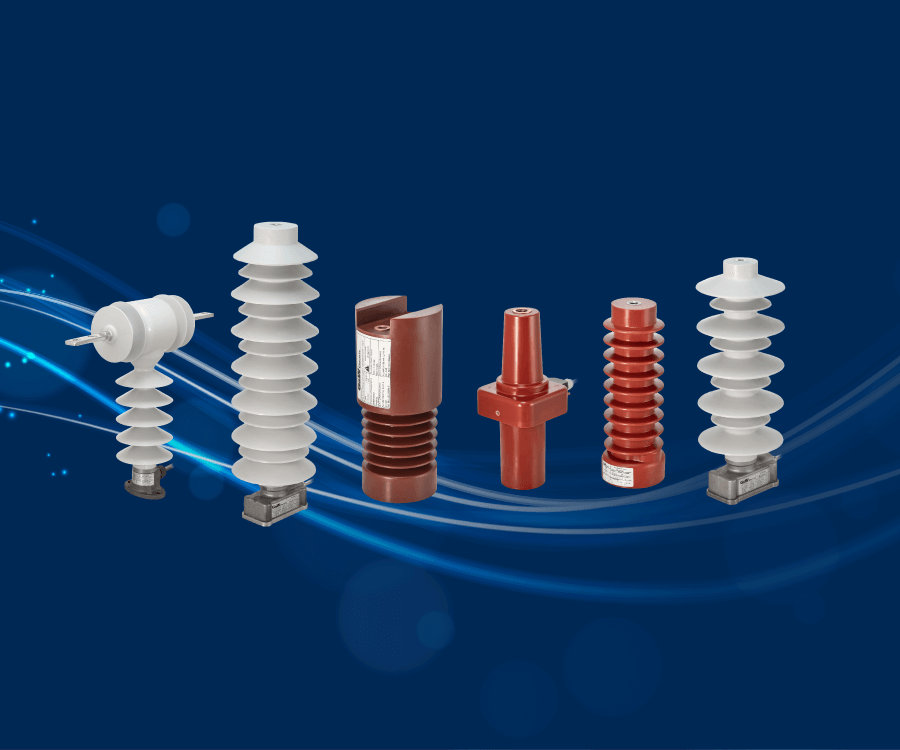

Explorar todos los productos de sensores
Los sensores de corriente y voltaje de alta precisión de G&W Electric abarcan una amplia gama de aplicaciones, desde el análisis y la monitorización de la calidad de la energía hasta la medición y la protección de clase de medición.
Comparación de tecnologías de detección
Para medir la corriente en sistemas de media tensión se utilizan diversas tecnologías de detección, cada una con sus propias ventajas e inconvenientes. La siguiente tabla compara las bobinas de Rogowski, la tecnología que sustenta los sensores Accusense de G&W, con las alternativas más comunes para esta aplicación.
| Technology | Measures | Isolation | Key Tradeoff |
|---|---|---|---|
| Rogowski coil | AC only | Inherent (coreless, no direct conductor contact) | No iron core to saturate or cause ferroresonance; needs an integrator circuit to recover a current waveform |
| Conventional current transformer (CT) | AC only | Inherent (magnetic coupling | Iron core can saturate under fault conditions and carries ferroresonance risk; heavier and bulkier |
| Hall effect sensor | AC and DC | Galvanic isolation | Accuracy can drift with temperature; well suited where DC measurement is required |
| Shunt resistor | AC and DC | None on its own (needs an isolation amplifier) | Very accurate at low currents but dissipates heat and loses accuracy as current rises |
| Closed-loop fluxgate / zero-flux transducer | AC and DC | Galvanic isolation | High accuracy and wide bandwidth, at higher cost and circuit complexity than the alternatives above |
Para los equipos que evalúan una modernización, la pregunta práctica suele ser si la tecnología de detección de conmutación implica reemplazar los interruptores existentes. Por lo general, no es así: los sensores de voltaje Accusense están diseñados para adaptarse a las instalaciones de reconectadores y interruptores existentes, por lo que la actualización a sensores de corriente y voltaje de alta precisión basados en bobinas Rogowski no suele requerir el reemplazo completo del equipo.
Preguntas frecuentes
¿Tiene más preguntas? Consulte nuestra lista completa de preguntas frecuentes sobre sensores .
¿Qué es un sensor de media tensión?
Un sensor de media tensión es un dispositivo que se utiliza para medir y monitorizar los niveles de tensión en el rango de media tensión, que normalmente oscila entre varios cientos y varios miles de voltios. G&W Electric cuenta con una amplia gama de productos con tensiones nominales desde 7,5 kV hasta 40,5 kV. Disponemos de sensores activos y pasivos, compatibles con las normas IEEE e IEC, para aplicaciones tanto en interiores como en exteriores. Estos sensores permiten la monitorización de redes inteligentes en subestaciones y alimentadores, proporcionando datos precisos de medición de corriente y tensión. Para cualquier otra consulta, consulte nuestras preguntas frecuentes sobre sensores de media tensión .
¿Cuál es la diferencia entre sensores activos y pasivos?
Un sensor activo, utiliza una fuente de energía externa para amplificar la señal y hacerla disponible para el sistema de medición (relés); mientras que un sensor pasivo transfiere la cantidad medida desde la fuente al sistema de medición sin ninguna amplificación y sin la necesidad de una fuente de energía externa.
¿Cómo funciona un sensor de media tensión?
Los sensores de media tensión suelen funcionar mediante divisores de tensión resistivos o capacitivos para reducir la señal de tensión primaria a una salida proporcional de baja tensión, que se puede medir e interpretar fácilmente. G&W Electric utiliza divisores de tensión capacitivos para sus sensores de tensión. Para la medición de la corriente, G&W Electric utiliza la tecnología de bobina Rogowski. G&W Electric utiliza divisores de voltaje capacitivos para la medición de voltaje y tecnología de bobina Rogowski para la medición de corriente. En conjunto, estas tecnologías permiten una medición precisa en un amplio rango dinámico.
¿Son precisos los sensores de media tensión?
Sí, los sensores de media tensión están diseñados para proporcionar mediciones precisas dentro de su rango especificado. El catálogo de G&W Electric incluye sensores de corriente y tensión con una clase de precisión de 0,5 según la norma IEC, lo que significa un error máximo de ± 0,5 % en la medición dentro del rango de tensión medido.
¿En qué se diferencia una bobina de Rogowski de un transformador de corriente convencional?
A diferencia de un transformador de corriente convencional, una bobina Rogowski no tiene núcleo de hierro, por lo que no se satura en condiciones de falla de alta corriente. Ambas miden corriente alterna, pero las bobinas Rogowski tienen un formato más ligero y flexible, más adecuado para aplicaciones de modernización donde el espacio es limitado.
