Terminaciones de transformadores y SIG estilo PATR de Python®

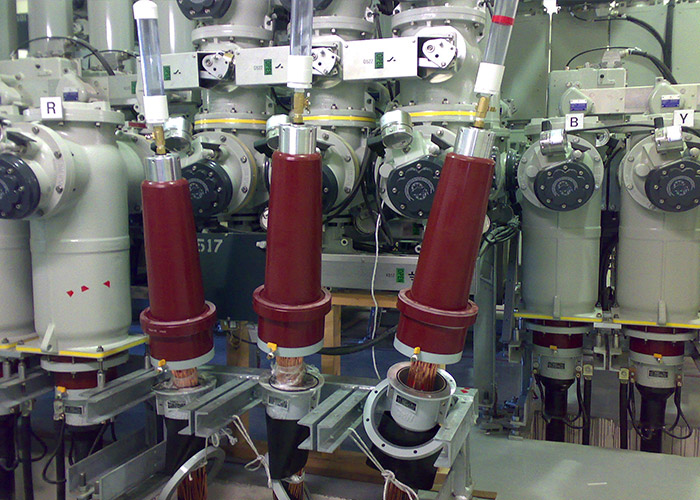

Las terminaciones de transmisión estilo Python PATR están diseñadas para aplicaciones de subestaciones con aislamiento de gas y equipos sumergidos en aceite para cables dieléctricos sólidos para voltajes de sistema de 72,5 kV a 245 kV IEC (69 kV a 230 kV IEEE). Se utiliza normalmente en aplicaciones de alto voltaje y subestaciones.

Envíe sus especificaciones por correo electrónico

Características y ventajas

  • Cono de estrés: moldeado en fábrica y 100 % probado

  • Adecuado para cables XLPE y EPR

  • Dimensionalmente según IEC 60859 para satisfacer las necesidades de equipos heredados

  • Disponible con tecnología de contracción mecánica para facilitar la instalación.

Rango de aplicación

Conductor MaterialConductor SizeInsulation Diameter
72.5kV/69kV
Copper240mm²-1600mm²
(500kcmil-3000kcmil)		40.5mm-90mm
(1.59 in.-3.54 in.)
Aluminum*240mm²-1200mm²
(500kcmil-2500kcmil)
145kV/138kV
Copper240mm²-2000mm²
(500kcmil-4000kcmil)		43mm-106.5mm
(1.69 in.-4.19 in.)
Aluminum*240mm²-1200mm²
(500kcmil-2500kcmil)
245kV/230kV
Copper400mm²-2500mm²
(750kcmil-5000kcmil)		65mm-124.9mm
(2.55 in.-4.92 in.)
Aluminum*400mm²-1200mm²
(750kcmil-2500kcmil)
*Aluminum conductors larger than 800mm² (1600kcmil) may require special conductor connection provisions. Contact your G&W Electric representative for additional sizes.
  • Sistema de compensación de volumen de fluido dieléctrico
  • Kit de llenado de aceite
