GIS Termination

Terminación del SIG ATL-A-SF

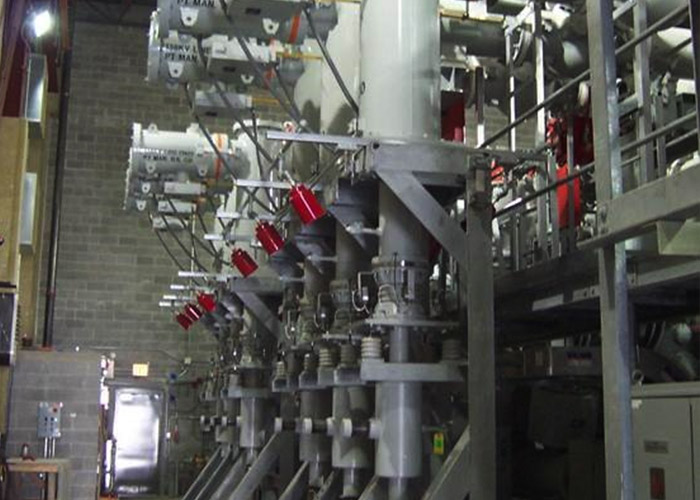

Las terminaciones GIS ATL-A-SF están diseñadas para cumplir con los requisitos dimensionales de las normas IEC 60859 para GIS de alto voltaje. Estas terminaciones, basadas en el probado estilo ATL, garantizan intercambiabilidad e integración perfecta en sistemas de cables autónomos con funcionalidad mejorada y facilidad de instalación.

Configuraciones no aplicables

Envíe sus especificaciones por correo electrónico

ATA-N-style Transmission Terminations

Operating Voltage-kVCatalog NumberBIL-kVMax Conductor Size-kcmilCreepage Distance-in. (mm)Shipping Weight-lbs (kg)Approximate Oil Volume-Gal (L)
69ATA119N350200052 (1321)600 (272)2 (8)
69ATA110N350350061 (1549)650 (295)7 (27)
115ATA139N550150080 (2032)800 (363)8 (30)
115ATA130N550350098 (2489)900 (408)8 (30)
138ATA149N650150098 (2489)900 (408)11 (42)
138ATA140N6503500120 (3048)1100 (499)12.5 (48)
161ATA159N7501500120 (3048)1100 (499)12.5 (48)
161ATA150N7503500138 (3505)1250 (567)15 (57)
230ATA160NC10503500205 (5221)2200 (998)22 (84)
345ATA180NC13003500236 (5995)3500 (1589)50 (190)
NOTE: Catalog codes listed are for 200psi nominal operating pressure, add -HS to catalog code to indicate 300psi nominal operating pressure, add -EHS to catalog code to indicate 400psi nominal operating pressure.

Low/Med Press Fluid Filled Cables

Operating VoltageBILMax Conductor SizeCatalog NumberStandard
138kV650kV3000kcmilATL140N-SFIEEE1300
230kV1050kV3000kcmilATL160N-SFIEEE1300
115kV550kV4000kcmilATL130A-SFIEC60859
138kV650kV4000kcmilATL140A-SFIEC60859
161kV750kV3200kcmilATL150A-SFIEC60859
Catalog number modifiers based on operating pressure rating
15psiNo modifier, example ATL119N-SF
40psiCatalog Number-HS, example ATL119N-SF-HS
100 psiCatalog Number-EHS, example ATL119N-SF-EHS
