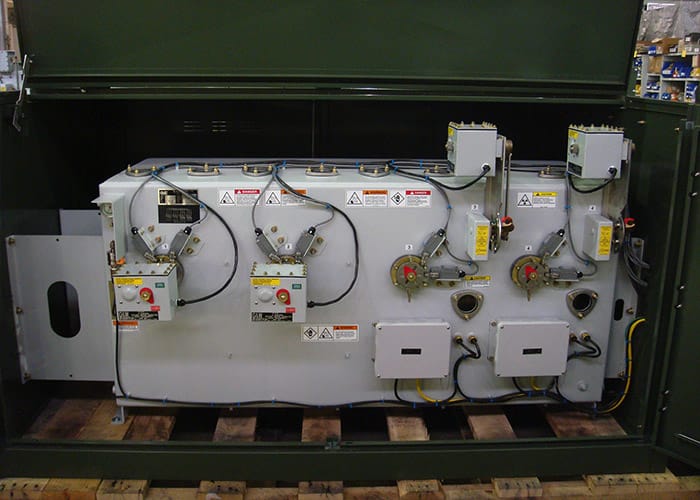

A grey switch sitting in a green cabinet

T – Tablero de distribución con interruptor de carga y conexión a tierra integrada

Los interruptores de sobreponer en T de G&W Electric, con aislamiento en gas, ofrecen capacidad de seccionamiento con carga, con apertura visible y posición de puesta a tierra integrada en un dispositivo de frente muerto totalmente sellado. La posición de puesta a tierra integrada elimina la necesidad de manipular conexiones de alta tensión para la puesta a tierra del cable. Los interruptores están diseñados para sistemas trifásicos con tensiones de hasta 38 kV, 630 A de apertura en carga y corriente continua, y 40 kA de capacidad nominal momentánea asimétrica. Presentan acceso frontal, con operadores de interruptores en la parte frontal y pasatapas en la parte frontal, superior o trasera del interruptor. Los pasatapas están dispuestos en línea recta en la cuba del interruptor, de modo que todos estén a la misma altura.

Los interruptores están diseñados según las normas IEEE C37.72 y C37.74 para capacidad de interrupción de carga. Los gabinetes tipo pedestal están diseñados y probados según las normas IEEE C57.12.28 y C57.12.29.

Características y ventajas

  • Construcción – Diseño de pasatapas en línea para terminaciones con operadores de interruptores y pasatapas de acceso frontal. El diseño de bóveda también está disponible con pasatapas superiores o inferiores, o con acceso superior a operadores y pasatapas.

  • Posición en el suelo – Posición de tierra integral en todos los sentidos para eliminar la necesidad de manipular componentes de alto voltaje para conectar a tierra el cable.

  • Automatización Disponible para automatización de motores con motores y controles portátiles o de montaje permanente. Diversos relés, como SEL, ABB y GE, están disponibles con programación y construcción de gabinetes de G&W Electric. Los gabinetes se pueden pedir en gabinetes de baja tensión para montaje en pedestal, pedestal o sumergibles con clasificación IP68 para celdas instaladas en bóveda. Disponemos de programación para transferencia automática de fuente o soluciones personalizadas LaZer.

  • Rotura visible – Todas las vías están equipadas con freno visible para visualizar las posiciones abiertas, cerradas y en el suelo.

  • Detección de voltaje – Detección de voltaje integral disponible para usar con panel de indicación de voltaje para determinar la condición en fase o para usar con un relé con hasta 1% de precisión.

Configurations Chart for T

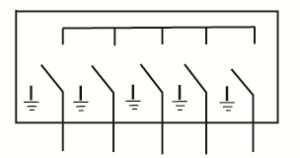

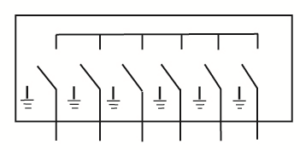

# of WaysOne-line Diagram (Horizontal)Voltage Class (kV)Mom. (kA asym)Catalog Number
Approximate
Width* in. (mm)Wt. w/SF6 lbs (kg)
2
1540T21-376F-40RP45 (1143)1400 (636)
25T21-386F-40RP
35T21-396F-40RP
3
1540T33-376F-40RP60 (1524)1600 (714)
25T33-386F-40RP
35T33-396F-40RP
4
1540T44-376F-40RP75 (1905)2100 (953)
25T44-386F-40RP
35T44-396F-40RP
5
1540T55-376F-40RP90 (2286)2300 (1044)
25T55-386F-40RP
35T55-396F-40RP
6
1540T66-376F-40RP105 (2667)2750 (1250)
25T66-386F-40RP
35T66-396F-40RP
Approximate Enclosure Depth: 51.0″ (1448mm).
Approximate Height: 49.0″ (1245mm)

Ratings Chart for T

Voltage Class15kV25kV35kV
Maximum Design Voltage15.5kV27kV38kV
Impulse Level (BIL)110kV125kV150kV
One Minute Withstand35AC kV60AC kV70kV
One Minute Withstand, Protection Test Rating34AC kV40AC kV50kV
15 minute withstand53DC kV78DC kV103kV
Continuous and load break current630 Amps630 Amps630 Amps
Momentary current40kA asym40kA asym40kA asym
Fault-close current (3 times)32kA asym32kA asym32kA asym
One second current25kA sym25kA sym25kA sym
Mechanical endurance, operations200020002000

Para accesorios y opciones adicionales consulte el catálogo completo.
