Aparamenta eléctrica con aislamiento de gas SF6
Nuestra gama de aparamenta con aislamiento de gas está disponible con interruptores de carga y/o de falla, y está diseñada y probada según las normas IEEE. Es ideal para entornos exigentes donde se requiere sumergibilidad para operar en sistemas de distribución con una tensión nominal de hasta 38 kV, 900 A de corriente continua y 40 kA de corriente momentánea asimétrica. Nuestra aparamenta con aislamiento de gas, líder en su clase, es ideal para aplicaciones críticas.
Encuentre el interruptor con aislamiento de gas SF6 adecuado.
Explore nuestra selección a continuación para obtener más información sobre nuestros equipos de conmutación IEEE.
Interruptores de carga

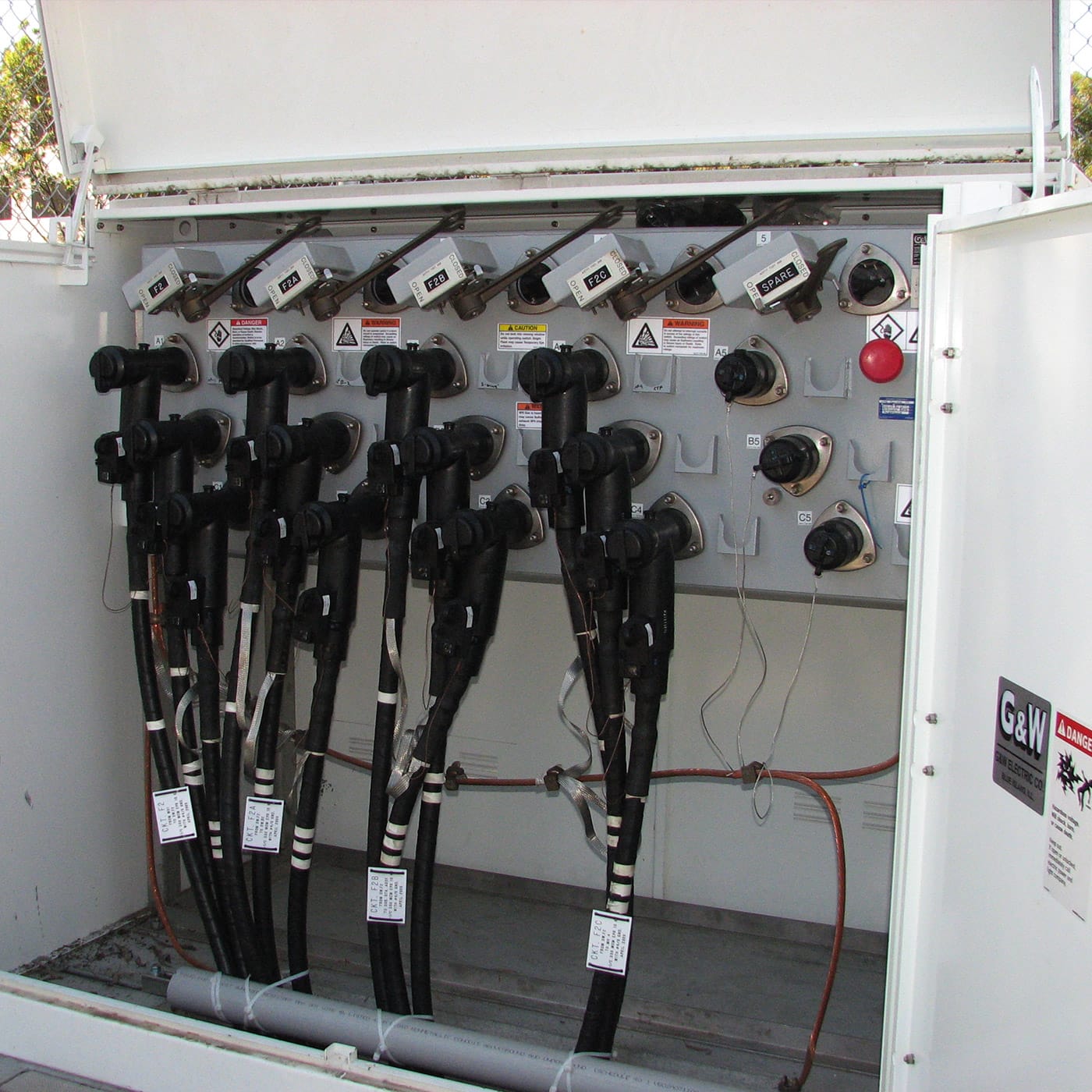

G&W Electric ofrece una amplia selección de interruptores SF6 para montaje en pedestal para sistemas con una tensión nominal de 15,5 kV a 38 kV, 40 kA momentáneo asimétrico y corriente continua de 630 A a 900 A. El gas SF6 proporciona excelentes propiedades eléctricas y mecánicas, y ofrece muchas ventajas en comparación con otros dieléctricos. Los interruptores pueden operarse manualmente o mediante diversos paquetes de automatización de la distribución.
RAM – Interruptor de carga | GRAM – Interruptor de carga con posición de tierra integral | T – Aparamenta de conmutación con interruptor de carga y conexión a tierra integral
Interruptor de interrupción de carga y de fallas
G&W Electric ofrece una amplia selección de interruptores SF6 de montaje en pedestal con capacidad de interrupción de carga y de fallas para sistemas con una tensión nominal de 15,5 a 38 kV, una capacidad de interrupción de fallas de 12,5 kA a 25 kA y una corriente continua de 630 A a 900 A. Los interruptores de circuito por falla proporcionan protección contra sobrecorriente rearmable y controlada electrónicamente en un dispositivo totalmente sellado, sumergible y con frontal cerrado. El gas SF6 proporciona excelentes propiedades eléctricas y mecánicas, y ofrece muchas ventajas en comparación con otros dieléctricos. Los interruptores pueden operarse manualmente o mediante diversos paquetes de automatización de la distribución.
RPFI – Conmutación de carga e interrupción de fallas | LPFI – Conmutación de carga e interrupción de fallas | PNI – Conmutación de carga e interrupción de fallas | PVI – Conmutación de carga e interrupción de fallas | TFI – Conmutación de carga con conexión a tierra integral e interrupción de fallas | TVI – Conmutación de carga con conexión a tierra integral e interrupción de fallas | TNI – Conmutación de carga e interrupción de fallas con conexión a tierra integral | GNI – Conmutación de carga e interrupción de fallas con conexión a tierra integral
Principales ventajas de los interruptores con aislamiento de gas SF6
Los cuadros de distribución con aislamiento de gas ofrecen varias ventajas sobre los cuadros de distribución tradicionales con aislamiento de aire:
- Tamaño compacto y poca huella: ideal para subestaciones urbanas, plataformas marinas y plantas industriales donde el espacio es limitado.
- Alta fiabilidad: El diseño sellado protege los componentes del polvo, la humedad y la contaminación ambiental.
- Menor mantenimiento: Los interruptores con aislamiento de gas SF6 requieren un mantenimiento mínimo en comparación con los sistemas de aire.
- Extinción de arco superior: El gas hexafluoruro de azufre interrumpe eficazmente las situaciones en las que se produce un arco eléctrico al absorber los electrones libres.
- Mayor seguridad: El sistema totalmente cerrado reduce el riesgo de fallos y la exposición del operador.
- Alto rendimiento en entornos adversos: Adecuado para unidades de generación de energía renovable y centrales eléctricas.
- Instalación flexible: Admite instalaciones tanto en interiores como en exteriores.
Aplicaciones de los interruptores GIS en sistemas de potencia
Los cuadros de distribución GIS se utilizan ampliamente en diversas industrias y aplicaciones:
- Centrales eléctricas y subestaciones: Conmutación y protección fiables para sistemas de alta tensión.
- Sistemas de energías renovables: Ideales para instalaciones de energía eólica, solar e híbrida.
- Plantas industriales: Garantiza un funcionamiento ininterrumpido en entornos exigentes.
- Infraestructura urbana: Se utiliza en edificios urbanos y subestaciones compactas debido a su reducido tamaño.
- Plataformas marinas: Funciona de manera fiable en entornos corrosivos y de alta presión.
- Sistemas de distribución: Proporcionan conmutación, protección y control eficientes.
Consideraciones ambientales de los equipos de conmutación de SF6
Si bien los interruptores de SF6 ofrecen un excelente rendimiento eléctrico, el hexafluoruro de azufre tiene un alto potencial de calentamiento global. Por ello, la industria está explorando activamente gases alternativos, como mezclas a base de dióxido de carbono y otros gases con menor impacto ambiental.
Los diseños modernos de cuadros eléctricos con aislamiento de gas se centran en minimizar las fugas de gas, mejorar los sistemas de monitorización y garantizar una manipulación segura para reducir los riesgos medioambientales, al tiempo que se mantiene una alta fiabilidad y un buen rendimiento.
Aparamenta eléctrica con aislamiento de gas frente a aparamenta eléctrica con aislamiento de aire
| Característica | Aparamenta con aislamiento de gas (GIS) | Aparamenta con aislamiento de aire (AIS) |
| Medio aislante | Gas SF6 (hexafluoruro de azufre) | Aire |
| Requisitos de espacio | Compacto / de tamaño reducido | Se requiere un espacio amplio |
| Mantenimiento | Bajo mantenimiento | Alto mantenimiento |
| Fiabilidad | Alto | Moderado |
| Impacto ambiental | Alto (gas SF6) | Más bajo |
| Instalación | Interior / exterior / en alta mar | Principalmente al aire libre |
| Rendimiento en entornos adversos | Excelente | Limitado |
Preguntas frecuentes sobre los interruptores SF6
¿Qué es un cuadro de distribución aislado con gas SF6 y cómo funciona?
Los interruptores con aislamiento de gas SF6 utilizan hexafluoruro de azufre como medio aislante para proteger los componentes eléctricos e interrumpir los arcos eléctricos. Cuando se produce un arco, el gas absorbe los electrones libres, extinguiéndolo rápidamente y garantizando un funcionamiento seguro en los sistemas eléctricos.
¿Cuáles son las ventajas de los cuadros de distribución GIS frente a los cuadros de distribución con aislamiento de aire?
Los interruptores GIS ofrecen un tamaño compacto, mayor fiabilidad y menor mantenimiento en comparación con los interruptores con aislamiento de aire. Son ideales para subestaciones, plantas industriales y entornos donde el espacio y el rendimiento son factores críticos.
¿Son seguros para el medio ambiente los interruptores de SF6?
Si bien los interruptores de SF6 ofrecen un rendimiento excelente, el hexafluoruro de azufre tiene un alto potencial de calentamiento global. Sin embargo, los sistemas modernos están diseñados para minimizar las fugas y se están desarrollando gases alternativos para futuras aplicaciones.
¿Dónde se utilizan habitualmente los cuadros eléctricos con aislamiento de gas?
Los interruptores con aislamiento de gas se utilizan en centrales eléctricas, subestaciones, sistemas de energía renovable, plataformas marinas e infraestructura urbana donde se requiere un diseño compacto y una alta fiabilidad.
