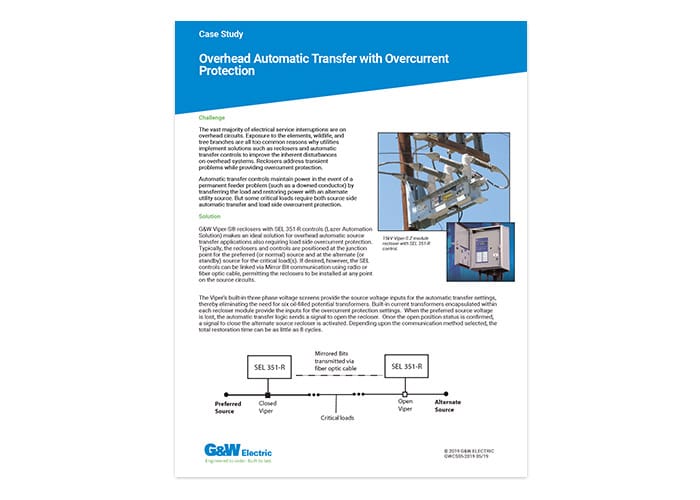

DESAFÍO:
La gran mayoría de las interrupciones del servicio eléctrico se producen en circuitos aéreos. La exposición a la intemperie, la fauna silvestre y las ramas de los árboles son razones muy comunes por las que las compañías eléctricas implementan soluciones como reconectadores y controles de transferencia automáticos para mitigar las perturbaciones inherentes a los sistemas aéreos. Los reconectadores abordan los problemas transitorios a la vez que proporcionan protección contra sobrecorrientes.
Los controles de transferencia automática mantienen la energía en caso de un problema permanente en el alimentador (como la caída de un conductor) transfiriendo la carga y restableciéndola con una fuente de energía alternativa. Sin embargo, algunas cargas críticas requieren tanto transferencia automática del lado de la fuente como protección contra sobrecorriente del lado de la carga.
SOLUCIÓN:
Los reconectadores G&W Viper-S® con controles SEL 351-R (Solución de Automatización Lazer®) constituyen una solución ideal para aplicaciones de transferencia automática de fuente aérea que también requieren protección contra sobrecorriente del lado de la carga. Normalmente, los reconectadores y controles se ubican en el punto de unión de la fuente preferida (o normal) y en la fuente alternativa (o de reserva) para las cargas críticas. Si se desea, los controles SEL pueden conectarse mediante comunicación Mirror Bit mediante radio o fibra óptica, lo que permite instalar los reconectadores en cualquier punto de los circuitos de la fuente.
Los apantallamientos de tensión trifásicos integrados del Viper proporcionan las entradas de tensión de fuente para los ajustes de transferencia automática, eliminando así la necesidad de seis transformadores de potencial en aceite. Los transformadores de corriente integrados en cada módulo del reconectador proporcionan las entradas para los ajustes de protección contra sobrecorriente. Cuando se pierde la tensión de fuente preferida, la lógica de transferencia automática envía una señal para abrir el reconectador. Una vez confirmado el estado de apertura, se activa una señal para cerrar el reconectador de fuente alternativa. Según el método de comunicación seleccionado, el tiempo total de restablecimiento puede ser de tan solo 8 ciclos.
CARACTERÍSTICAS:
- Conmutación de transferencia automática de alta velocidad con protección contra sobrecorriente
- La distancia entre las fuentes preferidas y alternativas está limitada únicamente por el enlace de comunicación seleccionado.
- La comunicación puede ser por cable, fibra óptica o inalámbrica.
- Protección direccional contra sobrecorriente
- Respaldo de batería y monitoreo sofisticado de batería
- Entradas/salidas SCADA
- DNP 3.0 disponible
- Tiempo total de restauración (utilizando una transición de Abrir antes de Cerrar) en tan solo 8 ciclos*
- La verificación del estado del interruptor antes de la operación elimina la posibilidad de conectar fuentes en paralelo.
- Selección del usuario de la secuencia de transición
- Registrador de eventos completo con sello de fecha y hora
- Temporizadores de retardo para transferencia inicial y de retorno
- Opción para operación en fecha límite
*Los dispositivos de comunicación y los temporizadores de retardo de transferencia afectarán el tiempo total de restauración.
CALIFICACIONES:
Tensión máxima de diseño, kV……………………………………..15,5………..29,2 ………..38
Nivel de impulso (BIL) kV……………………………………..110…………125………..150
Corriente continua y de interrupción de carga, A ………………………….800 ………..800 ……….800
Sobrecarga de 8 horas, A ……………………………………..960…………960 ……….960
Corriente de interrupción, kA rms sim. ……………………..12,5 ………..12,5………12,5
Corriente de cierre, rms asimétrico kA ……………………..20…………..20…………..20
Pico, asimétrico kA……………………32…………..32…………..32
Resistencia mecánica, operaciones………………………….10.000 ……10.000 ..10.000
Para obtener más información: comuníquese con su representante local de G&W Electric .
CONCLUSIÓN:
Si se detecta una sobrecorriente en el lado de carga del sistema, el control 351-R activará su lógica de protección contra sobrecorriente y anulará la secuencia de transferencia automática. Esto ofrece al usuario las ventajas de la protección contra sobrecorriente del reconectador y la transferencia automática de fuente de alta velocidad en un solo paquete.
Esta solución simplifica la cantidad y variedad de componentes del sistema de distribución, además de proporcionar un ahorro significativo de costos. Es un ejemplo de la familia de soluciones de automatización LaZer™ prediseñadas de G&W.
