DESAFÍO:
Una universidad estatal buscaba opciones para reducir su huella de carbono y proporcionar una fuente de energía sostenible para satisfacer su creciente demanda eléctrica. Con la ayuda de una iniciativa estatal, se consiguió financiación para construir un parque solar en el campus. Se contrató a un importante desarrollador de energías renovables para diseñar y construir el sistema fotovoltaico (FV) o panel solar que se conecta al sistema eléctrico del campus y a la red eléctrica local. El panel de 2,5 MW podrá abastecer aproximadamente la mitad de la demanda eléctrica de la universidad y reducir las emisiones de gases de efecto invernadero en un 25 %. La universidad adquirirá electricidad del panel solar mediante un contrato de compraventa de energía (PPA) de 25 años a tarifas fijas. Este contrato a largo plazo prioriza la calidad y el ciclo de vida de los equipos en las discusiones técnicas. El mantenimiento o la sustitución continua de los equipos puede tener un impacto significativo en los beneficios económicos del PPA.

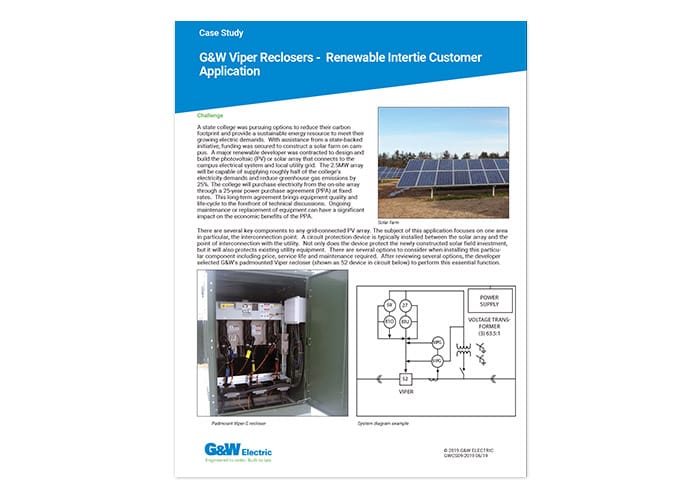

Cualquier sistema fotovoltaico conectado a la red eléctrica consta de varios componentes clave. El tema de esta solicitud se centra en un área específica: el punto de interconexión. Normalmente, se instala un dispositivo de protección de circuitos entre el sistema solar y el punto de interconexión con la compañía eléctrica. Este dispositivo no solo protege la inversión en el campo solar de nueva construcción, sino también los equipos existentes de la compañía eléctrica. Existen diversas opciones a considerar al instalar este componente, incluyendo el precio, la vida útil y el mantenimiento. Tras evaluar diversas opciones, el desarrollador seleccionó el reconectador tipo pedestal Viper® de G&W Electric (mostrado como dispositivo »52″ en la Figura 1) para realizar esta función esencial.
SOLUCIÓN:
La solución G&W Electric Viper® fue seleccionada en función de varios factores diferenciadores que el cliente consideró superiores a otras opciones.
En primer lugar, el costo de un reconectador tipo pedestal Viper de G&W Electric es significativamente menor que el de un interruptor automático de SF6 o un cuadro de distribución con envolvente metálica. Dado que la mayoría de los interruptores están diseñados para corrientes continuas y capacidades de servicio de falla más altas, suelen ser excesivos para una instalación solar pequeña. Las corrientes continuas y las capacidades de servicio de falla del Viper de G&W Electric son suficientes para la mayoría de las aplicaciones.
En segundo lugar, el G&W Electric Viper es un dispositivo que no requiere mantenimiento. No es necesario inspeccionar ni comprobar regularmente los niveles de aislamiento de gas o aceite. La única pieza de repuesto recomendada es la batería del relé, que se puede monitorear a distancia y reemplazar fácilmente después de varios años de uso.
Finalmente, la solución de G&W Electric está diseñada para una vida útil de 30 años. Esto incluye hasta 10 000 operaciones a plena carga, lo que permite al propietario del sitio abrir y cerrar el circuito según las fluctuaciones en las tarifas de servicios públicos.
Otros beneficios de G&W Electric considerados y considerados críticos para el éxito de esta instalación incluyen:
- Seis sensores de voltaje integrales facilitan el monitoreo del voltaje fotovoltaico y de la red eléctrica incluso cuando el punto de interconexión está abierto.
- El aislamiento dieléctrico sólido totalmente conectado a tierra de Viper es la única opción para limitar la exposición del operador a las piezas energizadas.
- La flexibilidad en la forma del módulo interruptor permite al cliente ubicar el reconectador G&W Electric Viper de acuerdo con la estructura del cableado existente. Los cables pueden introducirse por un lado del compartimento de media tensión o por ambos.
- La integración del control de relé SEL 651R2 proporciona una plataforma familiar y altamente capaz que el desarrollador utiliza para gestionar los requisitos de protección y las comunicaciones remotas.
- Con más de 30.000 reconectadores Viper instalados en todo el mundo, G&W Electric ofrece una solución probada en campo y familiar para muchas empresas de servicios públicos.
La combinación de ahorro de costos, mayor vida útil y beneficios técnicos hicieron que esta selección de producto fuera una elección fácil para el desarrollador.
El consultor visitó la fábrica de G&W Electric para presenciar los procesos de fabricación y prueba de los reconectadores tipo pedestal Viper. Tras comprender a fondo el producto y su diseño sin necesidad de mantenimiento, el consultor quedó convencido de que este producto era la solución ideal. El costo del Viper también…
Permitió al consultor reducir el costo del proyecto para el cliente, ofreciendo al mismo tiempo la mejor solución técnica. El proyecto ya está instalado, energizado y funcionando.
