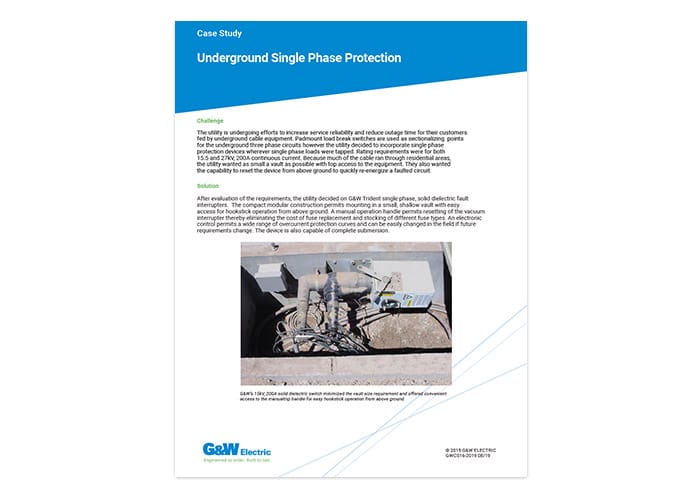

DESAFÍO:
La empresa de servicios públicos está trabajando para aumentar la confiabilidad del servicio y reducir el tiempo de interrupción del servicio para sus clientes alimentados por equipos de cableado subterráneo. Los interruptores de carga tipo pedestal se utilizan como puntos de seccionamiento para los circuitos trifásicos subterráneos. Sin embargo, la empresa decidió incorporar dispositivos de protección monofásicos donde se derivan cargas monofásicas. Los requisitos de capacidad eran para 15,5 y 27 kV, 200 A de corriente continua. Dado que gran parte del cableado discurría por zonas residenciales, la empresa quería una bóveda lo más pequeña posible con acceso superior al equipo. También buscaban la posibilidad de reiniciar el dispositivo desde la superficie para reenergizar rápidamente un circuito averiado.
SOLUCIÓN:
Tras evaluar los requisitos, la empresa de servicios públicos se decidió por los interruptores de falla monofásicos Trident® de G&W Electric, con dieléctrico sólido. Su construcción modular compacta permite su montaje en una bóveda pequeña y poco profunda, con fácil acceso para su operación con pértiga desde la superficie. Una palanca de operación manual permite el restablecimiento del interruptor de vacío, eliminando así el costo de reemplazo de fusibles y el almacenamiento de diferentes tipos de fusibles. Un control electrónico permite una amplia gama de curvas de protección contra sobrecorriente y puede modificarse fácilmente en campo si cambian los requisitos. El dispositivo también es completamente sumergible.
CARACTERÍSTICAS:
- Conmutación de transferencia automática de alta velocidad con protección contra sobrecorriente
- La distancia entre las fuentes preferidas y alternativas está limitada únicamente por el enlace de comunicación seleccionado.
- La comunicación puede ser por cable, fibra óptica o inalámbrica.
- Protección direccional contra sobrecorriente
- Respaldo de batería y monitoreo sofisticado de batería
- Entradas/salidas SCADA
- DNP 3.0 disponible
- Tiempo total de restauración (utilizando una transición de Abrir antes de Cerrar) en tan solo 8 ciclos*
- La verificación del estado del interruptor antes de la operación elimina la posibilidad de conectar fuentes en paralelo.
- Selección del usuario de la secuencia de transición
- Registrador de eventos completo con sello de fecha y hora
- Temporizadores de retardo para transferencia inicial y de retorno
- Opción para operación en fecha límite
*Los dispositivos de comunicación y los temporizadores de retardo de transferencia afectarán el tiempo total de restauración .
CALIFICACIONES:
Tensión máxima de diseño, kV……………………………………..15,5………..29,2 ………..38
Nivel de impulso (BIL) kV……………………………………..110…………125………..150
Corriente continua y de interrupción de carga, A ………………………….800 ………..800 ……….800
Sobrecarga de 8 horas, A ……………………………………..960…………960 ……….960
Corriente de interrupción, kA rms sim. ……………………..12,5 ………..12,5………12,5
Corriente de cierre, rms asimétrico kA ……………………..20…………..20…………..20
Pico, asimétrico kA……………………32…………..32…………..32
Resistencia mecánica, operaciones………………………….10.000 ……10.000 ..10.000
Para más información:
Comuníquese con su representante local de G&W Electric .
CONCLUSIÓN:
Si se detecta una sobrecorriente en el lado de carga del sistema, el control 351-R activará su lógica de protección contra sobrecorriente y anulará la secuencia de transferencia automática. Esto ofrece al usuario las ventajas de la protección contra sobrecorriente del reconectador y la transferencia automática de fuente de alta velocidad en un solo paquete.
Esta solución simplifica la cantidad y variedad de componentes del sistema de distribución, además de proporcionar un ahorro significativo de costos. Es un ejemplo de la familia de soluciones de automatización LaZer™ prediseñadas de G&W.
