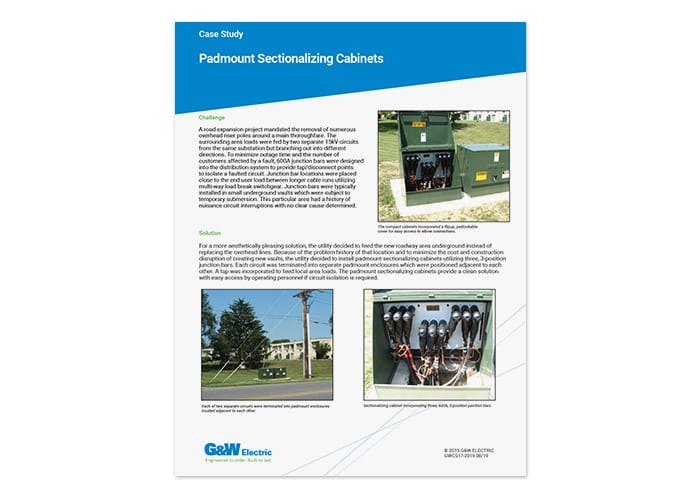

DESAFÍO:
Un proyecto de ampliación de carreteras exigió la retirada de numerosos postes de elevación elevados alrededor de una vía principal. Las cargas del área circundante se alimentaban mediante dos circuitos separados de 15 kV desde la misma subestación, pero con ramificaciones en direcciones diferentes. Para minimizar el tiempo de interrupción y el número de…
Para los clientes afectados por una falla, se diseñaron barras de conexión de 600 A en el sistema de distribución para proporcionar puntos de derivación/desconexión y aislar el circuito con falla. Las barras de conexión se ubicaron cerca de la carga del usuario final, entre tramos de cable más largos, utilizando aparamenta multidireccional con interruptor de carga. Las barras de conexión se instalaban generalmente en pequeñas bóvedas subterráneas que estaban sujetas a inmersión temporal. Esta zona en particular tenía un historial de interrupciones molestas del circuito sin una causa clara determinada.
SOLUCIÓN:
Para una solución más estética, la empresa de servicios públicos decidió soterrar la nueva zona de la carretera en lugar de reemplazar las líneas aéreas. Debido al historial de problemas de esa ubicación y para minimizar el costo y las interrupciones de la construcción que supondría la creación de nuevas bóvedas, la empresa decidió instalar gabinetes seccionadores tipo pedestal con tres barras de conexión de tres posiciones. Cada circuito se terminó en gabinetes tipo pedestal separados, ubicados uno junto al otro. Se incorporó una toma para alimentar las cargas locales. Los gabinetes seccionadores tipo pedestal ofrecen una solución limpia y de fácil acceso para el personal operativo si se requiere aislar el circuito.
CARACTERÍSTICAS:
- Conmutación de transferencia automática de alta velocidad con protección contra sobrecorriente
- La distancia entre las fuentes preferidas y alternativas está limitada únicamente por el enlace de comunicación seleccionado.
- La comunicación puede ser por cable, fibra óptica o inalámbrica.
- Protección direccional contra sobrecorriente
- Respaldo de batería y monitoreo sofisticado de batería
- Entradas/salidas SCADA
- DNP 3.0 disponible
- Tiempo total de restauración (utilizando una transición de Abrir antes de Cerrar) en tan solo 8 ciclos*
- La verificación del estado del interruptor antes de la operación elimina la posibilidad de conectar fuentes en paralelo.
- Selección del usuario de la secuencia de transición
- Registrador de eventos completo con sello de fecha y hora
- Temporizadores de retardo para transferencia inicial y de retorno
- Opción para operación en fecha límite
*Los dispositivos de comunicación y los temporizadores de retardo de transferencia afectarán el tiempo total de restauración.
CALIFICACIONES:
Tensión máxima de diseño, kV……………………………………..15,5………..29,2 ………..38
Nivel de impulso (BIL) kV……………………………………..110…………125………..150
Corriente continua y de interrupción de carga, A ………………………….800 ………..800 ……….800
Sobrecarga de 8 horas, A ……………………………………..960…………960 ……….960
Corriente de interrupción, kA rms sim. ……………………..12,5 ………..12,5………12,5
Corriente de cierre, rms asimétrico kA ……………………..20…………..20…………..20
Pico, asimétrico kA……………………32…………..32…………..32
Resistencia mecánica, operaciones………………………….10.000 ……10.000 ..10.000
Para más información:
Comuníquese con su representante local de G&W Electric .
CONCLUSIÓN:
Si se detecta una sobrecorriente en el lado de carga del sistema, el control 351-R activará su lógica de protección contra sobrecorriente y anulará la secuencia de transferencia automática. Esto ofrece al usuario las ventajas de la protección contra sobrecorriente del reconectador y la transferencia automática de fuente de alta velocidad en un solo paquete.
Esta solución simplifica la cantidad y variedad de componentes del sistema de distribución, además de proporcionar un ahorro significativo de costos. Es un ejemplo de la familia de soluciones de automatización LaZer™ prediseñadas de G&W.
