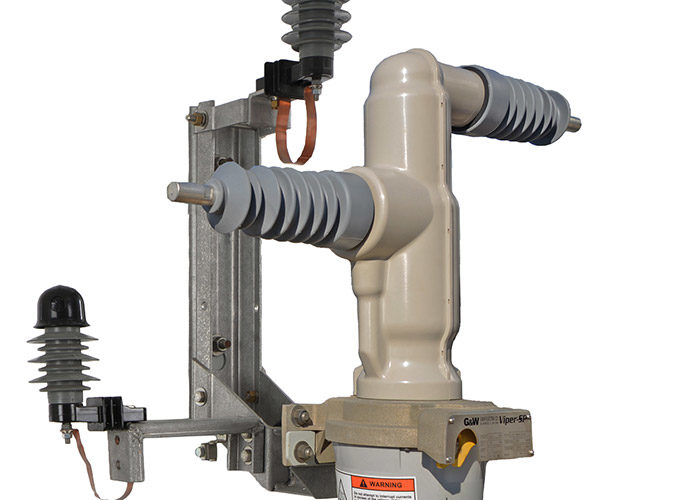

Reconectador monofásico Viper®-SP

Name: Reconectador monofásico Viper-SP
Brand: G&W Electric

El reconectador monofásico dieléctrico sólido Viper ^® -SP de G&W Electric combina la confiabilidad probada en el tiempo de los interruptores de fallas de vacío controlados electrónicamente con los beneficios de no requerir mantenimiento de un dispositivo aislado con dieléctrico sólido. El Viper ^® -SP está diseñado para operación automática o manual brindando protección contra sobrecorriente para sistemas monofásicos a través de un máximo de 38 kV, corriente continua de 800 A e interrupción simétrica de 12,5 kA rms. Están disponibles configuraciones de aislador vertical “L” y configuraciones de aislador horizontal “Z”.

Configurar su producto Envíe sus especificaciones por correo electrónico

Características y ventajas

Rendimiento confiable Los reconectadores monofásicos Viper®-SP utilizan el sistema de polímero epoxi probado en el tiempo de G&W Electric para encapsular completamente los interruptores de vacío. Este sistema proporciona excelentes propiedades de aislamiento al tiempo que proporciona una construcción totalmente protegida y sin huecos.
Facilidad de instalación El Viper®-SP es ligero y compacto. Los diseños listos para el sitio proporcionan todos los accesorios, incluidos soportes, pararrayos y transformadores de voltaje.
Facilidad de operación El Viper®-SP es compatible con el control Schweitzer SEL-351RS Kestrel.
Listo para la automatización de la red eléctrica El Viper®-SP está preparado para la automatización, lo que simplifica la conversión para cualquier requisito de automatización futuro.

Detalles de configuración

Soporte en “L” para montaje en poste
Soporte de aislador horizontal para montaje en poste
Montaje en poste completo y listo para el sitio

Tabla de clasificaciones eléctricas para Viper®-SP

Maximum System Voltage, kV	15.5	27**	38
Voltage Class, kV	15	25	35
BIL, kV	110	125	150
Continuous Current, A	800A*	800A*	800
8 Hr. Overload, @ 20°C	960	960	960
60Hz Withstand, kV rms
– – – One minute (dry)	50	60	70
– – – 10 second (wet)	45	50	60
Interrupting Rating, RMS, kA	12.5	12.5	12.5
Making Current, RMS, asym, kA	20	20	20
Making Current, Peak, asym kA	32	32	32
Short Circuit Current, kA sym, 3 sec.	12.5	12.5	12.5
Mechanical operations	10,000	10,000	10,000
Temperature range	-60°C to +65°C	-60°C to +65°C	-60°C to +65°C
* Consult factory for higher continuous current up to 1000A
** Can be applied on 29.3kV systems

Accesorios

Para configuraciones listas para el sitio, el Viper-SP se puede proporcionar con:

Pararrayos:

Los pararrayos no se instalan, pueden venir con sus cables primarios conectados a los terminales del Viper-SP y tener su tira de tierra conectada.

Transformador de potencia de control:

Se puede agregar al marco del Viper-SP un transformador de potencia de control de aceite (CPT) o un transformador de potencial dieléctrico sólido (PT). La conexión principal se puede realizar al Viper-SP. Se puede proporcionar un cable de CA para que esté conectorizado o cableado en el extremo de control.

Flexibilidad de montaje:

Se puede proporcionar un soporte de orientación para permitir que el Viper-SP se instale orientado hacia afuera del poste o con el aislador horizontal en el lado izquierdo o derecho para adaptarse mejor a la construcción del poste.

Cable de control totalmente conectorizado:

De forma predeterminada, el Viper-SP viene con el cable principal conectado al mecanismo para interactuar con el control. Este cable de control solo está conectorizado en el lado de control. Como opción disponible, el cable principal también se puede conectorizar en el lado del mecanismo del reconectador.
