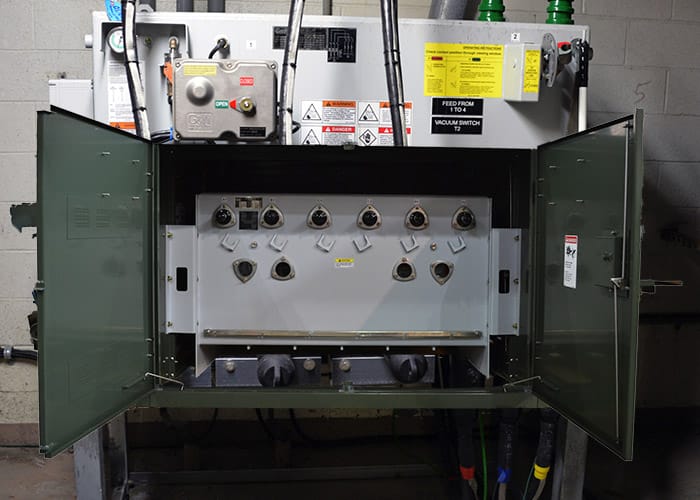

A grey switch inside a green cabinet

Interruptor de interrupción de carga y falla TVI

Los interruptores pedestal modelo TVI de G&W Electric ofrecen capacidad de interrupción en carga y de falla. El interruptor en carga cuenta con apertura visible y posición de puesta a tierra integrada. Esta posición de puesta a tierra integrada elimina la necesidad de manipular conexiones de alta tensión para conectar a tierra el cable conectado a las vías de interrupción en carga. Los interruptores de falla brindan protección contra sobrecorriente, con control electrónico y restablecimiento en un dispositivo de frente muerto totalmente sellado. El TVI puede configurarse para operar las vías de interrupción de falla en monofásica o trifásica. Los interruptores están diseñados para sistemas trifásicos con voltajes de hasta 38 kV, 630 A de interrupción en carga y corriente continua, con capacidades de interrupción de falla simétrica de 12,5 kA o 20 kA. El TVI es uno de los interruptores más versátiles de G&W Electric, ya que puede solicitarse con operadores de interruptores y pasatapas de acceso frontal, así como con acceso frontal y posterior para reemplazar instalaciones existentes de equipos neumáticos de montaje pedestal.

Los interruptores están diseñados según las normas IEEE C37.72, C37.74 y C37.60 para su capacidad de interrupción de carga y falla. Los gabinetes tipo pedestal están diseñados y probados según las normas IEEE C57.12.28 y C57.12.29. Obtenga más información sobre cómo los interruptores padmount TVI mejoran la distribución de energía como parte de nuestras soluciones de conmutación avanzadas.

Características y ventajas

  • Construcción – Diseño compacto disponible con operadores de interruptores y bujes de acceso frontal. Diseño de bóveda también disponible con acceso superior a operadores y bujes.

  • Interrupción de fallas Interrupción de fallas monofásica o trifásica de hasta 20 kA con curvas industriales seleccionables, incluyendo curvas de emulación de fusibles. Las palancas de operación pueden configurarse para operación manual monofásica o trifásica.

  • Detección de voltaje – Todas las vías están disponibles con detección de voltaje integral para usar con un panel de indicación de voltaje para determinar la condición en fase o para usar con un relé con una precisión de hasta 1%.

  • Rotura visible – Los frenos de carga están equipados con frenos visibles para ver las posiciones abiertas, cerradas y en el suelo.

  • Posición en el suelo – Posición de tierra integral en las vías de interrupción de carga para eliminar la necesidad de manipular componentes de alto voltaje para conectar a tierra el cable.

  • Automatización – Disponible para automatización de motores con motor y controles portátiles o montados permanentemente. Una variedad de relés como SEL, ABB y GE están disponibles con programación y construcción de gabinetes de G&W Electric. Los gabinetes pueden solicitarse en un gabinete de bajo voltaje para montaje en superficie, pedestal o sumergible con clasificación IP68 para tableros de distribución instalados en bóveda. Están disponibles programas para transferencia automática de fuentes, protección o soluciones personalizadas LaZer.
