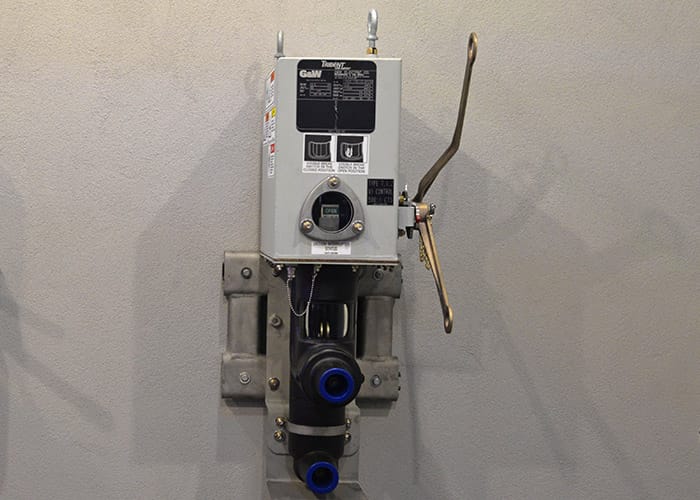

A grey single phase Trident Solid Dielectric Switch with Safevu

Tablero de distribución dieléctrico sólido Trident®-SP

Trident® -SP es un interruptor monofásico de corte en carga o de interrupción de fallas, asistido por resorte. Ofrece protección contra fallas mediante interruptores de vacío con transformadores de corriente integrados y opciones de control de sobrecorriente. Dispone de opciones de montaje vertical u horizontal.

Configure Your Product Email Your Specs

Características y ventajas

  • Construcción – Construcción compacta disponible con operadores de interruptores y bujes de acceso frontal, o acceso frontal a los operadores y acceso posterior a los bujes.

  • Rotura visible de SafeVu – Disponible con una innovadora interrupción visible integrada en el interruptor, que elimina la necesidad de quitar codos o usar componentes montados externamente para proporcionar una apertura visible.

  • Automatización Disponible para automatización de motores con control montado o portátil. Diversos relés, como SEL, ABB y GE, están disponibles con programación y construcción de gabinetes de G&W Electric. Los gabinetes se pueden pedir en gabinetes de baja tensión para montaje en pedestal, pedestal, montaje en pared o sumergibles con clasificación IP68 para celdas instaladas en bóveda. Disponemos de programación para transferencia automática de fuente, protección o soluciones personalizadas LaZer.

  • Interrupción de fallas – Interrupción de falla monofásica hasta 12,5kA.

  • Protección autoalimentada Los controles G&W Electric Tipo VI se autoalimentan mediante los sensores de corriente totalmente encapsulados del Trident. Curvas estándar de la industria, incluyendo curvas de emulación de fusibles para protección contra sobrecorriente y falla a tierra.

Tabla de clasificaciones para interruptores accionados por resorte Trident

Voltage Class (kV)152535*
Max. System Voltage (kV)15.5‡27†38
BIL (kV)110125150
Continuous Current (A)630§630§630§
Load Break Current (A)630§630§630§
AC Withstand, 1 min. (kV)356070
AC Withstand, Productions, 1 min. (kV) 344050
DC Withstand, 15 min.5378103
Momentary Current, RMS, Asym (kA) 20**2020
Fault Close 3 Times, Asym (kA) 20**2020
Current, Sym (kA), 1 Sec. 12.5**12.512.5
Fault Interrupting Current, Sym (kA)12.5**12.512.5
Vacuum Interrupter Mechanical Operations2,0002,0002,000
Note:
§ Up to 900A available on In/Out ; Up to 800A available on non-SafeVu multiway Trident
* 35kV not applicable for Trident-SP
† Models available up to 29.3kV
‡ Trident-S with SafeVu feature limited to 95kV BIL for 15kV
** 16kA available upon request up to 15.5kV with 25.6kA asym. Momentary Current and Fault Close
