TNI – Conmutación por interrupción de carga e interrupción de fallas, ambas con conexión a tierra integral

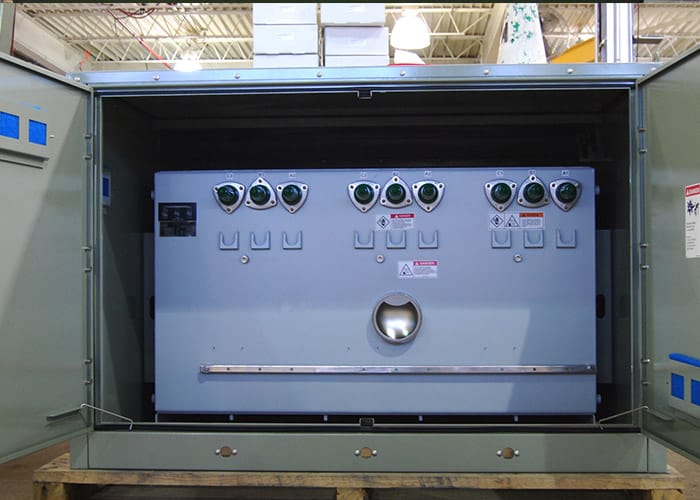

Como solución probada en entornos corrosivos y aplicaciones sumergibles, los interruptores pedestal modelo TNI de G&W Electric incluyen capacidad de interrupción en carga y de falla, con apertura visible y conexión a tierra integrada en cada vía. Esto elimina la necesidad de manipular conexiones de alta tensión para conectar el cable a tierra. Las conexiones de alta tensión se ubican en el lado opuesto de los operadores de interruptores para aislarlos aún más de la alta tensión. Los interruptores de falla brindan protección contra sobrecorriente, con reinicio electrónico, en un dispositivo de frente muerto totalmente sellado. Los interruptores están diseñados para sistemas trifásicos con tensiones de hasta 38 kV, 630 A de interrupción en carga y corriente continua, con capacidades de interrupción de falla simétrica de 12,5 kA, 20 kA y 25 kA.

Los interruptores están diseñados según las normas IEEE C37.72, C37.74 y C37.60 para su capacidad de interrupción de carga y falla. Los gabinetes tipo pedestal están diseñados y probados según las normas IEEE C57.12.28 y C57.12.29.

Características y ventajas

  • Construcción Disponible con accionadores de interruptores con acceso frontal y bujes traseros. La construcción de bóveda también está disponible con bujes superiores o inferiores.

  • Interrupción de fallas – Interrupción de fallas trifásicas hasta 25 kA con curvas industriales seleccionables, incluidas curvas de emulación de fusibles.

  • Detección de voltaje – Todas las vías están disponibles con detección de voltaje integral para usar con un panel de indicación de voltaje para determinar la condición en fase o para usar con un relé con una precisión de hasta 1%.

  • Rotura visible – Todas las vías están equipadas con freno visible para visualizar las posiciones abiertas, cerradas y en el suelo.

  • Posición en el suelo – Posición de tierra integral en todos los sentidos para eliminar la necesidad de manipular componentes de alto voltaje para conectar a tierra el cable.

  • Automatización Disponible para automatización de motores con motores y controles portátiles o de montaje permanente. Diversos relés, como SEL, ABB y GE, están disponibles con programación y construcción de gabinetes de G&W Electric. Los gabinetes se pueden pedir en gabinetes de baja tensión para montaje en pedestal, pedestal o sumergibles con clasificación IP68 para celdas instaladas en bóveda. Disponemos de programación para transferencia automática de fuente, protección o soluciones personalizadas LaZer.

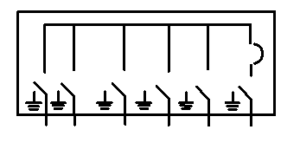

Configurations Chart for TNI

ModelOne-line Diagram (Horizontal)Voltage Class (kV)Catalog Number
Approximate
Width* in. (mm)Wt. w/SF6 lbs (kg)
5
15TNI21-376-12-5L51 (1295)1725 (782)
25TNI21-386-12-5L
35TNI21-396-12-5L
6
15TNI32-376-12-6L69 (1753)2900 (1315)
25TNI32-386-12-6L
35TNI32-396-12-6L
7
15TNI31-376-12-7L2670 (1211)
25TNI31-386-12-7L
35TNI31-396-12-7L
9
15TNI42-376-12-9L88 (2235)3170 (1437)
25TNI42-386-12-9L
35TNI42-396-12-9L
11
15TNI43-376-12-11L3095 (1403)
25TNI43-386-12-11L
35TNI43-396-12-11L
12
15TNI41-376-12-12L3245 (1471)
25TNI41-386-12-12L
35TNI41-396-12-12L
51
15TNI51-376-12-51L106 (2692)3840 (1741)
25TNI51-386-12-51L
35TNI51-396-12-51L
52
15TNI52-376-12-52L106 (1753)3735 (1698)
25TNI52-386-12-52L
35TNI52-396-12-52L
53
15TNI53-376-12-53L3690 (3200)
25TNI53-386-12-53L
35TNI53-396-12-53L
54
15TNI54-376-12-54L
25TNI54-386-12-54L
35TNI54-396-12-54L
62
15TNI62-376-12-62L124 (3150)4340 (1969)
25TNI62-386-12-62L
35TNI62-396-12-62L
63
15TNI63-376-12-63L4265 (1935)
25TNI63-386-12-63L
35TNI63-396-12-63L
64
15TNI64-376-12-64L4275 (1939)
25TNI64-386-12-64L
35TNI64-396-12-64L
65
15TNI65-376-12-65L
25TNI65-386-12-65L
35TNI65-396-12-65L
Approximate Height = 53″ (1346mm), Approximate Depth = 73″ (1854mm)

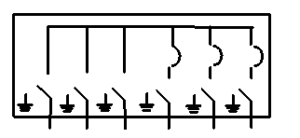

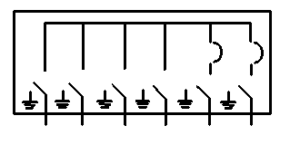

Configurations Chart for VTNI

ModelOne-line Diagram (Horizontal)Voltage Class (kV)Catalog Number
Approximate
Width* in. (mm)Wt. w/SF6 lbs (kg)
5
15VTNI21-376-12-5L46 (1168)1115 (507)
25VTNI21-386-12-5L
35VTNI21-396-12-5L
6
15VTNI32-376-12-6L65 (1651)1885 (857)
25VTNI32-386-12-6L
35VTNI32-396-12-6L
7
15VTNI31-376-12-7L1960 (891)
25VTNI31-386-12-7L
35VTNI31-396-12-7L
9
15VTNI42-376-12-9L88 (2235)2360 (1073)
25VTNI42-386-12-9L
35VTNI42-396-12-9L
11
15VTNI43-376-12-11L83 (2108)2285 (1039)
25VTNI43-386-12-11L
35VTNI43-396-12-11L
12
15VTNI41-376-12-12L2435 (1107)
25VTNI41-386-12-12L
35VTNI41-396-12-12L
51
15VTNI51-376-12-51L101 (2565)2930 (1332)
25VTNI51-386-12-51L
35VTNI51-396-12-51L
52
15VTNI52-376-12-52L2855 (1311)
25VTNI52-386-12-52L
35VTNI52-396-12-52L
53
15VTNI53-376-12-53L2780 (1264)
25VTNI53-386-12-53L
35VTNI53-396-12-53L
54
15VTNI54-376-12-54L2701 (1230)
25VTNI54-386-12-54L
35VTNI54-396-12-54L
62
15VTNI62-376-12-62L119 (3023)2430 (1105)
25VTNI62-386-12-62L
35VTNI62-396-12-62L
63
15VTNI63-376-12-63L2355 (1070)
25VTNI63-386-12-63L
35VTNI63-396-12-63L
64
15VTNI64-376-12-64L2280 (1036)
25VTNI64-386-12-64L
35VTNI64-396-12-64L
65
15VTNI65-376-12-65L2205 (1002)
25VTNI65-386-12-65L
35VTNI65-396-12-65L
Approximate Height = 42.5″ (1080mm), Approximate Depth = 36″ (914mm)

Tabla de calificaciones de TNI y VTNI

Voltage Class15kV25kV35kV
Maximum design voltage15.5kV27kV38kV
Impulse level (BIL)110kV125kV150kV
One minute withstand35 AC kV60 AC kV70 kV
One minute withstand, production test rating34 AC kV40 AC kV50 kV
15 minute withstand53 DC kV78 DC kV103 kV
Continuous and load break current630 Amps630 Amps630 Amps
Momentary current40kA asym40kA asym40kA asym
Fault close current, (3 times)32kA asym32kA asym32kA asym
One second current25kA asym25kA asym25kA asym
* Fault interrupting ratings12.5kA*12.5kA*12.5kA*
Mechanical endurance, operations200020002000
EEE C37.60 Fault Interrupting Duty;
Total number of fault interruptions: 116
Percent of Maximum Interrupting RatingNo. of Fault Interruptions
15 – 20%44
45 – 55%56
90 – 100%16
* 20kA and 25kA options available

Para accesorios y opciones adicionales consulte el catálogo completo.
