Aparatos de conmutación de carga y falla TFI

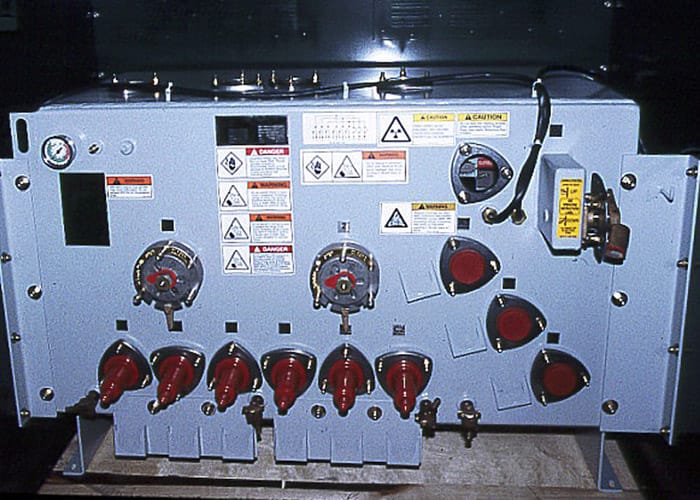

Los interruptores pedestal modelo TFI de G&W Electric ofrecen capacidad de interrupción de carga y falla. El interruptor de carga cuenta con apertura visible y posición de puesta a tierra integrada. Esta posición de puesta a tierra integrada elimina la necesidad de manipular conexiones de alta tensión para conectar a tierra el cable conectado a las vías de interrupción de carga. Los interruptores de falla proporcionan protección contra sobrecorriente con control electrónico y restablecimiento en un dispositivo de frente muerto totalmente sellado. Están diseñados para sistemas trifásicos con tensiones de hasta 27 kV, 630 A de interrupción de carga y corriente continua, y 12,5 kA de capacidad de interrupción de falla simétrica. Su diseño de acceso frontal los hace compactos.
Los interruptores están diseñados según las normas IEEE C37.72, C37.74 y C37.60 para su capacidad de interrupción de carga y falla. Los gabinetes tipo pedestal están diseñados y probados según las normas IEEE C57.12.28 y C57.12.29. Obtenga más información sobre cómo los interruptores padmount de TFI contribuyen a nuestras soluciones de conmutación avanzadas, brindando opciones de distribución de energía confiables y que ahorran espacio.
Características y ventajas
Construcción – Diseño compacto disponible con operadores de interruptores y bujes de acceso frontal. Diseño de bóveda también disponible con acceso superior a operadores y bujes.
Interrupción de fallas – Interrupción de fallas trifásicas hasta 12,5 kA con curvas industriales seleccionables, incluidas curvas de emulación de fusibles.
Detección de voltaje – Los interruptores de carga están disponibles con detección de voltaje integral para usar con un panel de indicación de voltaje para determinar la condición en fase o para usar con un relé con una precisión de hasta 1%.
Rotura visible – Las vías de ruptura de carga están equipadas con un freno visible para ver las posiciones abiertas, cerradas y en el suelo.
Posición en el suelo – Posición de tierra integral en las vías de interrupción de carga para eliminar la necesidad de manipular componentes de alto voltaje para conectar a tierra el cable.
Automatización – Disponible para automatización de motores con motor y controles portátiles o montados permanentemente. Una variedad de relés como SEL, ABB y GE están disponibles con programación y construcción de gabinetes de G&W Electric. Los gabinetes pueden solicitarse en un gabinete de bajo voltaje para montaje en superficie, pedestal o sumergible con clasificación IP68 para tableros de distribución instalados en bóveda. Están disponibles programas para transferencia automática de fuentes, protección o soluciones personalizadas LaZer.
