Capnut group

Terminaciones de tuerca de capuchón

Las terminaciones de tuerca ciega están diseñadas para usarse donde los cables subterráneos se conectan a generadores, cuadros de distribución, transformadores, líneas aéreas o equipos de seccionamiento. Todas las terminaciones se prueban de acuerdo con la norma IEEE 48 de 1975.

Se utiliza para terminar cables aislados conectados a generadores, cuadros de distribución, transformadores, líneas aéreas o equipos de seccionamiento.

Características y ventajas

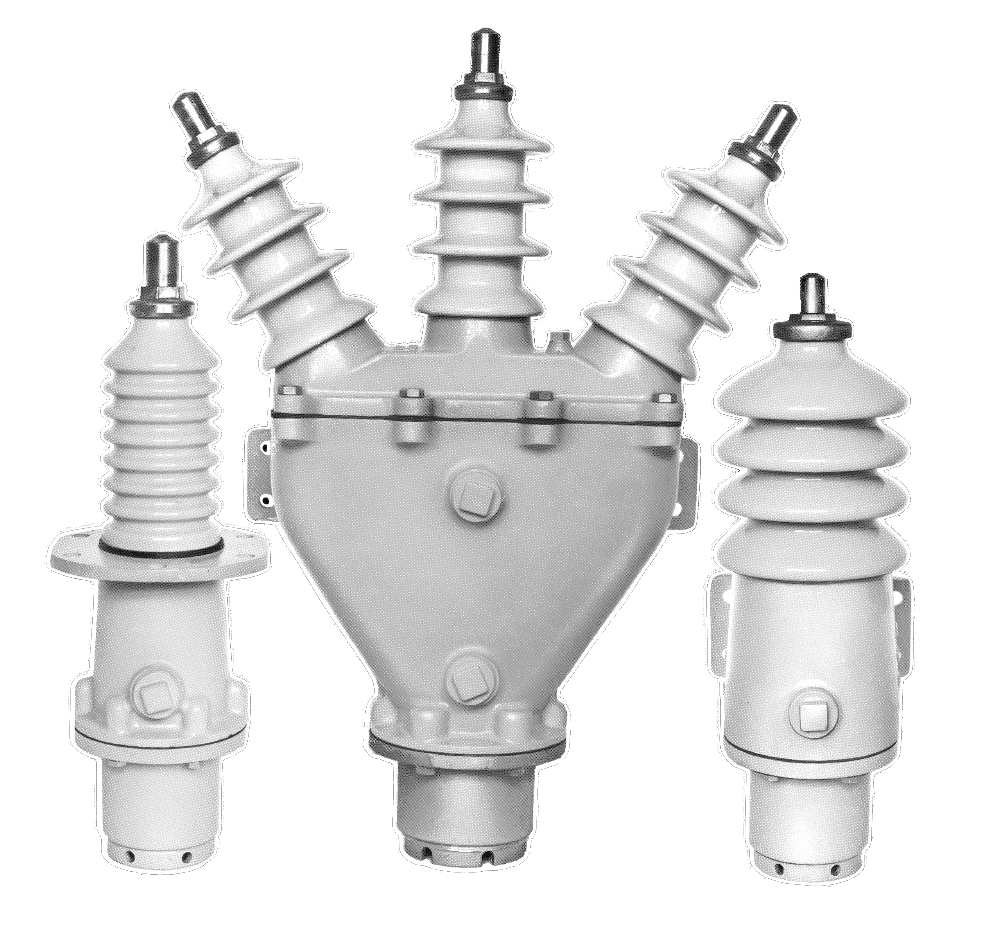

  • Unidades de un solo conductor con clasificaciones de 15 kV, 25 kV, 34,5 kV y 46 kV

  • Modelos de montaje con soporte y brida para montaje en postes o equipos

  • El diseño modular permite la personalización según la aplicación y el diseño del cable.

  • Las unidades de tres conductores tienen una clasificación de 15 kV, 25 kV y 34,5 kV.

  • Acepta cualquier construcción de cable dieléctrico sólido, aislado con papel o blindado.

  • El cono de tensión de cinta permite la adaptación de campo cuando se trabaja con sistemas de cable tradicionales donde la información puede ser limitada

Ratings Chart for Capnut Terminations

Voltage152534.546
BIL (kV)110150200250
Current RatingSame as cableSame as cableSame as cableSame as cable
1 minute dry, ac (kV)506590120
6 hour dry, ac (kV)355575100
10 second wet, ac (kV)456080100
15 minute dry, dc (kV)75105140170

Accessories Chart for Capnut Accessories

Cable TypeWSWSV-CCWSV-ACWSV-WAFRSRSF-CCRSF-ACRSF-WAFRSADPDP-CCDP-EE-ACDP-EE-WAF
PILC
VCLC
RILC
1 or 3 Conductor3 Conductor1 or 3 Conductor3 Conductor3 Single Conductors3 Single Conductors
EPR
XLP
1 or 3 Conductor3 Conductor3 Single Conductors3 Single Conductors
High mole Polyethylene and Kerits1 or 3 Conductor MAY REQUIRE TUBE SEAL3 Conductor MAY REQUIRE TUBE SEAL3 Single Conductors MAY REQUIRE TUBE SEAL3 Single Conductors MAY REQUIRE TUBE SEAL
Flat Steel Armored3 Conductor3 Conductor1 or 3 Conductor
Interlocked* Armor3 Conductor
Wire Armor3 Conductor3 Conductor1 or 3 Conductor
Type CCE Split Conduit Extension Adaptable
*Application on cable with a solid jacket under the armor. For cables with a jacket over the armor, a cable entrance fitting combination (DP3-EE-EE-GL-ACC-DP-1) can be used.
Aerial Lugs Accessories include: Style 3-D Clamp style, Style 8 Bertial 4 hole and Style 18 Horizontal Bus style
Novoid Accessories include: Novoid A and Novid X for use with PILC Cable, Novoid A and Novoid 224 for use with XLPE/EPR.
Novoid 224 not applicable with PILC Cable. Novoid X not applicable with XLPE/EPR.
