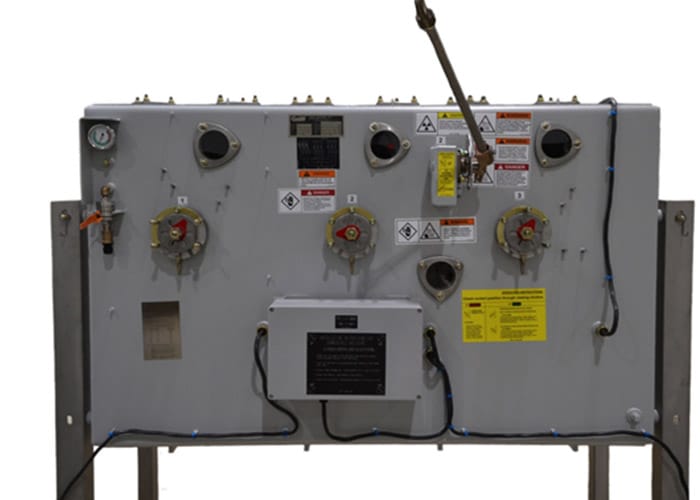

A grey switch on a white background

GNI – Conmutación por interrupción de carga e interrupción de fallas, ambas con conexión a tierra integral

Los interruptores pedestal modelo GNI de G&W Electric ofrecen capacidad de interrupción en carga y falla, con apertura visible y posición de tierra integrada en cada vía. Esto elimina la necesidad de manipular conexiones de alta tensión para la conexión a tierra del cable. Las conexiones de alta tensión se ubican en el lado opuesto de los operadores de interruptores para aislar aún más al operador de la alta tensión. Los interruptores de fallas proporcionan protección contra sobrecorriente, con control electrónico y restablecimiento automático, en un dispositivo de frente muerto totalmente sellado. Los interruptores están diseñados para su uso en sistemas trifásicos con tensiones de hasta 38 kV, 900 A de interrupción en carga y corriente continua, con capacidades de interrupción de falla simétrica de 12,5 kA, 20 kA y 25 kA. El GNI es una de las configuraciones más versátiles, ya que puede solicitarse con operadores de interruptores y bujes de acceso frontal, así como con operadores frontales y bujes traseros.

Los interruptores están diseñados según las normas IEEE C37.72, C37.74 y C37.60 para su capacidad de interrupción de carga y falla. Los gabinetes tipo pedestal están diseñados y probados según las normas IEEE C57.12.28 y C57.12.29.

Características y ventajas

  • Construcción Disponible con operadores de interruptores y bujes de acceso frontal, o con operadores frontales y bujes traseros. La construcción de bóveda también está disponible con bujes superiores o inferiores, o con acceso superior a operadores y bujes.

  • Interrupción de fallas Interrupción de fallas trifásicas hasta 25 kA con curvas industriales seleccionables, incluidas curvas de emulación de fusibles.

  • Detección de voltaje – Todas las vías están disponibles con detección de voltaje integral para usar con un panel de indicación de voltaje para determinar la condición en fase o para usar con un relé con una precisión de hasta 1%.

  • Rotura visible – Todas las vías están equipadas con freno visible para visualizar las posiciones abiertas, cerradas y en el suelo.

  • Posición en el suelo – Posición de tierra integral en todos los sentidos para eliminar la necesidad de manipular componentes de alto voltaje para conectar a tierra el cable.

  • Automatización Disponible para automatización de motores con motores y controles portátiles o de montaje permanente. Diversos relés, como SEL, ABB y GE, están disponibles con programación y construcción de gabinetes de G&W Electric. Los gabinetes se pueden pedir en gabinetes de baja tensión para montaje en pedestal, pedestal o sumergibles con clasificación IP68 para celdas instaladas en bóveda. Disponemos de programación para transferencia automática de fuente, protección o soluciones personalizadas LaZer.

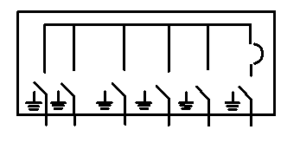

Configurations Chart for GNI Switch Front Access

# of WaysOne-line Diagram (Horizontal)Voltage Class (kV)Catalog NumberApproximate Width* in. (mm)
5
15GNI21-376-25-5F59.5 (1511.3)
25GNI21-386-25-5F
35GNI21-396-25-5F
6
15GNI32-376-25-6F74.5 (1892.3)
25GNI32-386-25-6F
35GNI32-396-25-6F
7
15GNI31-376-25-7F83 (2108.2)
25GNI31-386-25-7F
35GNI31-396-25-7F
9
15GNI42-376-25-9F98 (2489.2)
25GNI42-386-25-9F
35GNI42-396-25-9F
11
15GNI43-376-25-11F89.5 (2273.3)
25GNI43-386-25-11F
35GNI43-396-25-11F
12
15GNI41-376-25-12F104.5 (2654.3)
25GNI41-386-25-12F
35GNI41-396-25-12F
51
15GNI51-376-25-51F130 (3302)
25GNI51-386-25-51F
35GNI51-396-25-51F
52
15GNI52-376-25-52F121.5 (3086.1)
25GNI52-386-25-52F
35GNI52-396-25-52F
53
15GNI53-376-25-53F113 (2870.2)
25GNI53-386-25-53F
35GNI53-396-25-53F
54
15GNI54-376-25-54F104.5 (2654.3)
25GNI54-386-25-54F
35GNI54-396-25-54F
61
15GNI61-379-25-61F153.5 (3898.9)
25GNI61-389-25-61F
35GNI61-399-25-61F
62
15GNI62-376-25-62F145 (3683)
25GNI62-386-25-62F
35GNI62-396-25-62F
63
15GNI63-376-25-63F136.5 (3467.1)
25GNI63-386-25-63L
35GNI63-396-25-63F
64
15GNI64-376-25-64F128 (3251.2)
25GNI64-386-25-64F
35GNI64-396-25-64F
65
15GNI65-376-25-65F119.5 (3035.3)
25GNI65-386-25-65F
35GNI65-396-25-65F

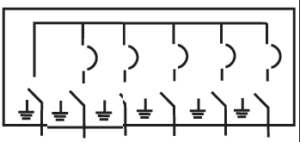

Configurations Chart for GNI Switches Front/Rear Access

# of WaysOne-line Diagram (Horizontal)Voltage Class (kV)Catalog NumberApproximate
Width* in. (mm)
5
15GNI21-376-25-5L59.5
(1511.3)
25GNI21-386-25-5L
35GNI21-396-25-5L
6
15GNI32-376-25-6L74.5
(1892.3)
25GNI32-386-25-6L
35GNI32-396-25-6L
7
15GNI31-376-25-7L83
(2108.2)
25GNI31-386-25-7L
35GNI31-396-25-7L
9
15GNI42-376-25-9L98
(2489.2)
25GNI42-386-25-9L
35GNI42-396-25-9L
11
15GNI43-376-25-11L89.5
(2273.3)
25GNI43-386-25-11L
35GNI43-396-25-11L
12
15GNI41-376-25-12L104.5
(2654.3)
25GNI41-386-25-12L
35GNI41-396-25-12L
51
15GNI51-376-25-51L130
(3302)
25GNI51-386-25-51L
35GNI51-396-25-51L
52
15GNI52-376-25-52L121.5
(3086.1)
25GNI52-386-25-52L
35GNI52-396-25-52L
53
15GNI53-376-25-53L113
(2870.2)
25GNI53-386-25-53L
35GNI53-396-25-53L
54
15GNI54-376-25-54L104.5
(2654.3)
25GNI54-386-25-54L
35GNI54-396-25-54L
61
15GNI61-379-25-61L153.5
(3898.9
25GNI61-389-25-61L
35GNI61-399-25-61L
62
15GNI62-376-25-62L145
(3683)
25GNI62-386-25-62L
35GNI62-396-25-62L
63
15GNI63-376-25-63L136.5
(3467.1)
25GNI63-386-25-63L
35GNI63-396-25-63L
64
15GNI64-376-25-64L128
(3251.2)
25GNI64-386-25-64L
35GNI64-396-25-64L
65
15GNI65-376-25-65L119.5
(3035.3)
25GNI65-386-25-65L
35GNI65-396-25-65L
Approximate Height = 53″ (1346mm), Approximate Depth = 73″ (1854mm)

Configurations Chart for VGNI Switches Vault Front Access

# of WaysOne-line Diagram (Horizontal)Voltage Class (kV)Catalog NumberApproximate
Width* in. (mm)
5
15VGNI21-376-25-5F59.5
(1511.3)
25VGNI21-386-25-5F
35VGNI21-396-25-5F
6
15VGNI32-376-25-6F74.5
(1892.3)
25VGNI32-386-25-6F
35VGNI32-396-25-6F
7
15VGNI31-376-25-7F83
(2108.2)
25VGNI31-386-25-7F
35VGNI31-396-25-7F
9
15VGNI42-376-25-9F98
(2489.2)
25VGNI42-386-25-9F
35VGNI42-396-25-9F
11
15VGNI43-376-25-11F89.5
(2273.3)
25VGNI43-386-25-11F
35VGNI43-396-25-11F
12
15VGNI41-376-25-12F104.5
(2654.3)
25VGNI41-386-25-12F
35VGNI41-396-25-12F
51
15VGNI51-376-25-51F130
(3302)
25VGNI51-386-25-51F
35VGNI51-396-25-51F
52
15VGNI52-376-25-52F121.5
(3086.1)
25VGNI52-386-25-52F
35VGNI52-396-25-52F
53
15VGNI53-376-25-53F113
(2870.2)
25VGNI53-386-25-53F
35VGNI53-396-25-53F
54
15VGNI54-376-25-54F104.5
(2654.3)
25VGNI54-386-25-54F
35VGNI54-396-25-54F
6115VGNI61-379-25-61F153.5
(3898.9)
25VGNI61-389-25-61F
35VGNI61-399-25-61F
62
15VGNI62-376-25-62F145
(3683)
25VGNI62-386-25-62F
35VGNI62-396-25-62F
6315VGNI63-376-25-63F136.5
(3467.1)
25VGNI63-386-25-63L
35VGNI63-396-25-63F
64
15VGNI64-376-25-64F128
(3251.2)
25VGNI64-386-25-64F
35VGNI64-396-25-64F
65
15VGNI65-376-25-65F119.5
(3035.3)
25VGNI65-386-25-65F
35VGNI65-396-25-65F

Ratings Chart for GNI Switches

Voltage Class, (kV)15kV25kV35 kV
Maximum design voltage (kV)15.5kV27kV38kV
BIL Impulse (kV)110kV125kV150kV
1 Min Withstand AC (kV)35kV60kV70kV
1 Min Withstand Production test rating AC (kV)34kV40kV50kV
15 Min Withstand DC (kV)53kV78kV103kV
Continuous and load break current (A)*630 amps630 amps630 amps
Momentary Current (kA) asym40kA asym40kA asym40kA asym
Fault-Close 3-times (kA) asym40kA asym40kA asym40kA asym
1 Sec Current (kA) sym25kA asym25kA asym25kA asym
Mechanical Operations200020002000
Symmetrical interrupting ratings (kA)**252525
*900A continuous available
**12.5kA and 20kA available

Para accesorios y opciones adicionales consulte el catálogo completo.
