Sensor de voltaje Accusense®

Los sensores de tensión Accusense® son una tecnología de detección de tensión con compensación de temperatura y divisor capacitivo. Se presentan como sensores de poste de línea y han sido probados para cumplir con la clasificación de medición 0.5 según la norma IEC 60044-7:1999 para transformadores de tensión electrónicos.

Email Your Specs

Características y ventajas

  • Sensores de voltaje de alta precisión del 0,5 % con tecnología de divisor capacitivo

  • Diseño compacto y ligero.

  • Sin limitaciones de longitud de cable

  • Salida analógica (LEA) segura y de bajo consumo

  • No requiere calibración

  • Sirve para calidad de energía (volt-var/CVR), reemplazo de transformadores de voltaje y aplicaciones DER

Detalles de configuración

  • Reconectadores Viper® con medición inteligente
    • Medición de calidad de energía de alta precisión
  • Reconectadores modernizados instalados en el campo
    • Localización de fallas, aislamiento y restauración del servicio (FLISR)
  • Medición de voltaje autónoma y de alta precisión
  • Medidor en alimentadores, bancos de condensadores, final de línea e interconexiones
  • Reducción de voltaje de conservación (CVR) y optimización de Volt-VAR (VVO)

Tabla de calificaciones de Accusense®

Voltage Rating15/27kV38kV
Withstand Test Voltage60kV, 1 minute70kV, 1 minute
BIL170kV225kV
Weight4lbs9lbs
Accuracy Class0.5 Class (±0.5% Magnitude, ±0.344″ Phase
Ratio5000:1 (V:V)
OutputLow Energy Analog (LEA), 8VAC (mas)
Temperature Range-40°C to +65°C
StandardIEC 60044-7:1999, IEEE C37.92-2005

Opciones de control:

Relé SEL-651R2

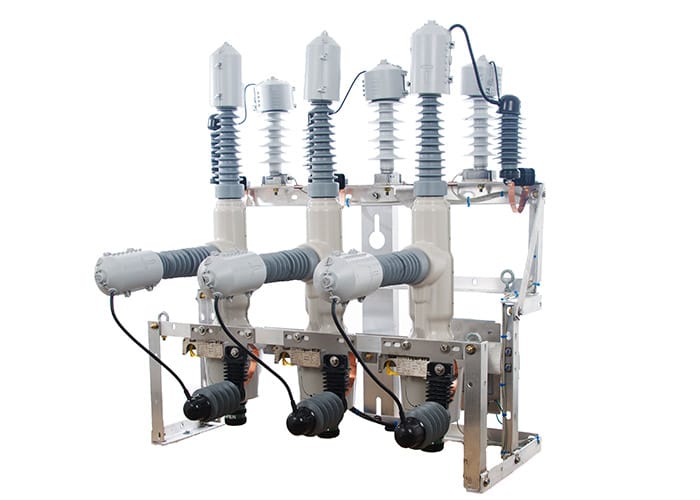

El SEL-651R2 se puede combinar con el reconectador Viper® -ST y los sensores de voltaje Accusense® para brindar protección y medición en un solo dispositivo. Analice el rendimiento de la red con datos en tiempo real y registro de eventos.

  • Registro de forma de onda de falla
  • Informes de eventos de 60 ciclos de duración y 128 muestras por ciclo
  • Software de evaluación de formas de onda
  • Secuencia de eventos (SOE) e historial de eventos

Control SEL 734B
El SEL-734B puede conectarse a los sensores de voltaje Accusense® como dispositivo independiente o con un banco de condensadores. El SEL-734B cuenta con una función avanzada de calidad de energía que permite mediciones de frecuencia hasta el armónico 50, 12 registradores de perfiles de datos de carga y una frecuencia de muestreo de eventos de hasta 8 kHz. Analice el rendimiento de la red con datos en tiempo real y registro de eventos.

  • Registro de forma de onda de falla
  • Software de evaluación de formas de onda
  • Secuencia de eventos (SOE) e historial de eventos

Para diseños listos para usar, Accusense ® se puede configurar con:

Pararrayos:
Los pararrayos se pueden integrar en el marco con sus cables primarios conectados a terminales Accusense con la correa de tierra conectada.

Transformador de potencia de control:
Se puede añadir un PT de aceite o un PT dieléctrico sólido al marco Accusense® . La conexión principal se puede realizar al sensor Accusense® y se puede proporcionar un cable de CA cableado o conectorizado para conectarlo al control.

Cable de control totalmente conectorizado:
De forma predeterminada, el Diamondback está conectado en el interruptor y el control con una interfaz de conector robusta de 37 pines.
