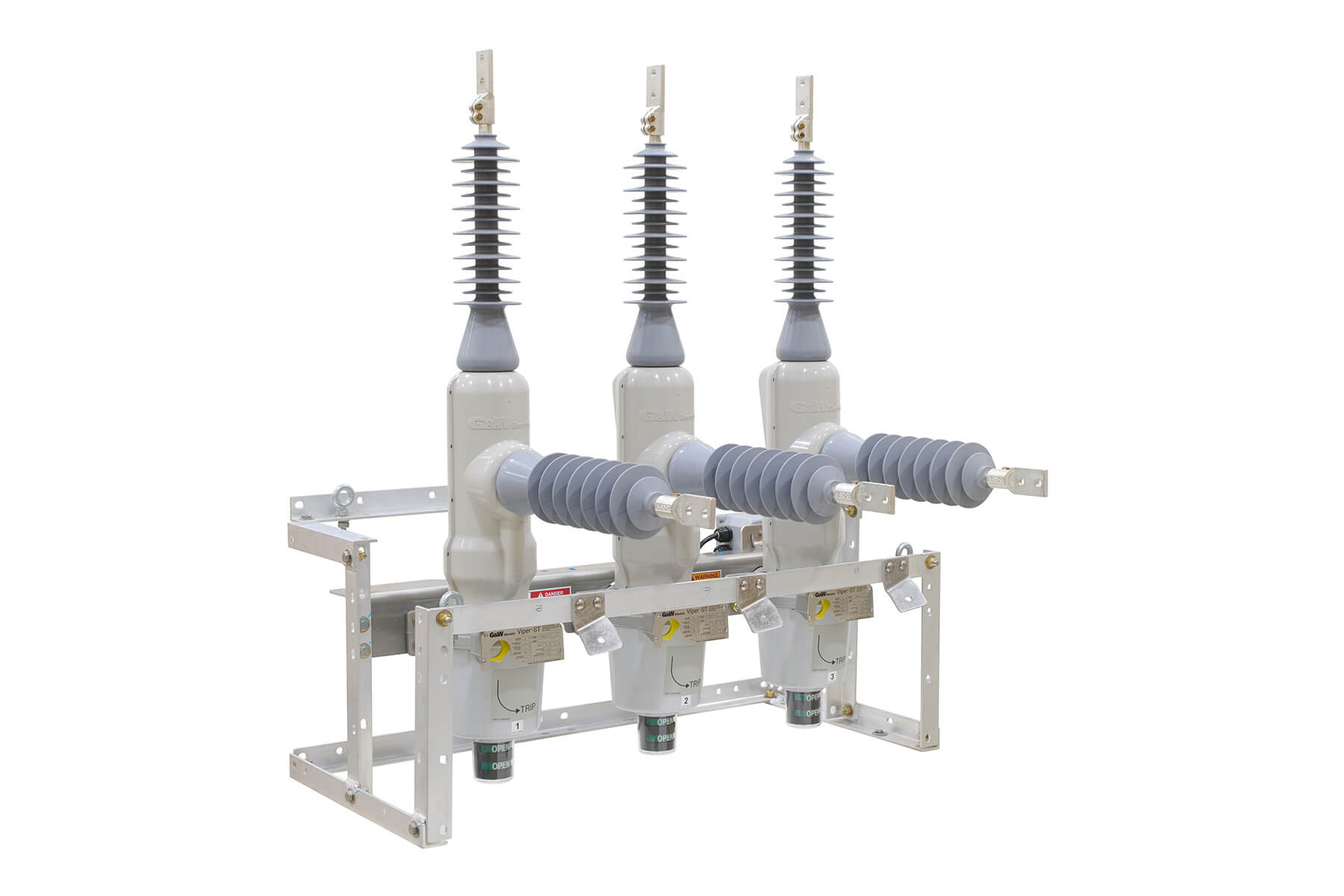

Reconectador Viper®-ST
El reconectador Viper-ST combina la confiabilidad comprobada de los interruptores de fallas de vacío controlados electrónicamente con los beneficios de no requerir mantenimiento de un dispositivo con aislamiento dieléctrico sólido. El reconectador ofrece máxima flexibilidad al usuario al permitir tres modos de funcionamiento mecánico distintos:
- disparo monofásico / bloqueo monofásico
- disparo monofásico/bloqueo trifásico
- disparo trifásico / bloqueo trifásico
El reconectador Viper -ST proporciona protección contra sobrecorriente para sistemas de hasta 38 kV, hasta 800 A de corriente continua, con interrupción simétrica de 12,5 kA e interrupción simétrica de 16 kA hasta 27 kV. Las configuraciones de aislador horizontal en forma de “L” y en forma de “Z” están disponibles para una mayor flexibilidad de instalación. Hay módulos en forma de “Z” (acceso frontal/posterior) y en forma de “C” (acceso frontal/frontal) disponibles para aplicaciones de subestaciones y pedestales.
Características y ventajas
Configuraciones flexibles Configuraciones de montaje en seis postes con formas en “L” y “Z” para adaptarse a una variedad de aplicaciones. También están disponibles configuraciones de subestación y pedestal.
Facilidad de operación El Viper®-ST es compatible con el control SEL-651R junto con una variedad de otras opciones de control a pedido.
Facilidad de instalación El Viper®-ST es ligero y compacto. Los diseños listos para el sitio proporcionan todos los accesorios preensamblados antes del envío, lo que reduce significativamente el tiempo de instalación.
Operación Tanque Muerto El diseño exclusivo del sistema de actuador magnético Viper®-ST permite el funcionamiento local y remoto del reconectador con respaldo de batería en caso de que se pierda o interrumpa la energía de la fuente de CA.
Rendimiento confiable Los reconectadores Viper®-ST utilizan el sistema de polímero epoxi probado en el tiempo de G&W Electric para encapsular completamente los interruptores de vacío. Este sistema proporciona excelentes propiedades de aislamiento al tiempo que proporciona una construcción totalmente protegida y sin huecos.
Programación del controlador El controlador está programado para satisfacer las necesidades específicas de la aplicación.
Listo para la automatización de la red eléctrica El Viper®-ST está preparado para la automatización, lo que simplifica la conversión para cualquier requisito de automatización futuro.
Detección de voltaje y corriente El reconectador Viper®-ST tiene hasta seis sensores de voltaje internos y tres transformadores de corriente de doble relación para detección de corriente.
