Reconectador trifásico dieléctrico sólido Viper®-S

Name: Reconectador trifásico dieléctrico sólido Viper-S
Brand: G&W Electric

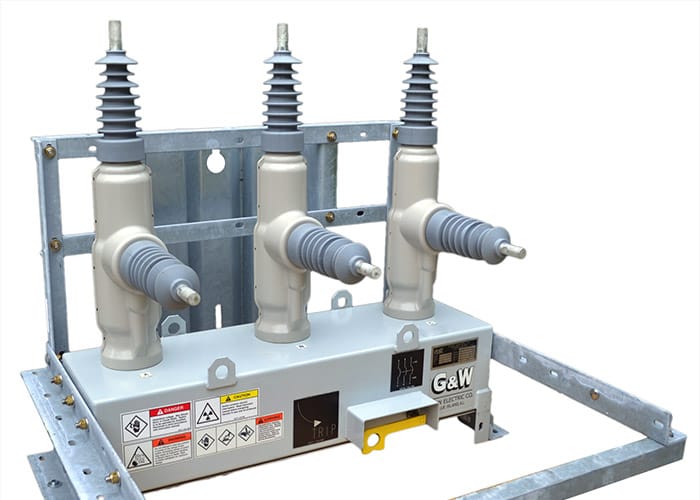

El reconectador trifásico Viper-S, con dieléctrico sólido, combina la fiabilidad comprobada de los interruptores de fallas de vacío controlados electrónicamente con las ventajas de mantenimiento de un dispositivo con aislamiento dieléctrico sólido. Diseñado con un operador acoplado mecánicamente para disparo trifásico automático o manual, proporciona protección contra sobrecorriente para sistemas con una capacidad nominal máxima de 38 kV, 800 A de corriente continua y 12,5 kA rms de interrupción simétrica.

Configure Your Product Envíe sus especificaciones por correo electrónico

Características y ventajas

Rendimiento confiable Rendimiento confiable: Los reconectadores Viper-S utilizan el sistema de polímero epoxi de eficacia comprobada de G&W Electric para encapsular completamente los interruptores de vacío. Este sistema proporciona excelentes propiedades de aislamiento, además de una construcción completamente blindada y sin huecos.
Facilidad de instalación El Viper-S es ligero y compacto. Sus diseños listos para instalar incluyen todos los accesorios, como soporte, pararrayos y transformadores de tensión, preensamblados antes del envío, lo que reduce significativamente el tiempo de instalación.
Operación de disparo y bloqueo manual Para la apertura y el bloqueo manuales, se incluye una manija que permite el accionamiento con pértiga. Al bajar la manija, se activa y bloquea el reconectador.
Flexibilidad de control Los reconectadores trifásicos Viper-S están diseñados para funcionar directamente con el control SEL-351R junto con una variedad de opciones de control a pedido.
Listo para la automatización de la red eléctrica El Viper-S está listo para la automatización, lo que simplifica la conversión para cualquier requisito de automatización futuro. Ofrece la opción de añadir un transformador de corriente de relación múltiple para aplicaciones adicionales.

Detalles de configuración

Soporte central para montaje en poste
Soporte de brazo de callejón para montaje en poste
Montaje en poste completo y listo para el sitio
Reconectador de montaje en subestación
Padmount

Tabla de clasificaciones eléctricas para Viper®-S

Maximum Design Voltage, kV	15.5	27	38
Impulse level (BIL), kV	110	125	150
Continuous & load break current, A	800	800	800
8-hour Overload, A rms at 20°C	960	960	960
60Hz Withstand, kV rms
– – – One minute (dry)	50	60	70
– – – 10 second (wet)	45	50	60
Radio Influence Voltage, microvolts 100 @	9.4kV	16.4kV	23kV
Interrupting Current, kA rms sym.	12.5	12.5	12.5
Making Current, kA asym. rms	20	20	20
Making Current, kA asym. peak	32	32	32
Short Circuit Current, kA sym., 3 second	12.5	12.5	12.5
Mechanical endurance, operations	10,000	10,000	10,000
Temperature range	-60°C to +65°C	-60°C to +65°C	-60°C to +65°C
*Consult factory for higher continuous current up to 1000A

Accesorios

Sensores de alta precisión – Sensores de voltaje Accusense

Controles: el Viper-S funciona directamente con una variedad de controles populares.

Control de reconectador SEL-351R

Conexiones de control: el diseño tradicional del conector de control del reconectador de 14 pines es el mismo que el de otros reconectadores Cooper, lo que permite cambiar fácilmente los controles y/o reconectadores previamente instalados.

SEL-651RA

El SEL-651RA reemplaza directamente al SEL-351R con una interfaz de 14 pines y ofrece protección y capacidades de comunicación excepcionales para la reconfiguración automática de la red y otras necesidades de automatización de la distribución. Estas capacidades le ayudan a mantener un servicio confiable para el mayor número posible de clientes en caso de falla.

Características:

Seis entradas de voltaje admiten mediciones en ambos lados del reconectador para una automatización y monitoreo de distribución avanzados
Los protocolos e interfaces de comunicación integrales facilitan la integración en los sistemas de automatización de distribución

Beckwith M-7679

M-7679 R-PAC de Beckwith Sistema de protección, automatización y control de próxima generación para aplicaciones de automatización de distribución, seccionador, reconectador y conmutador.

Características:

Más de 30 elementos de protección para una protección óptima de los sistemas de distribución de energía
Compatible con reconectadores, interruptores y seccionalizadores trifásicos (estándar) y con capacidad de fase independiente (opcional)
Cuatro (estándar) o seis (opcionales) entradas de voltaje analógicas de baja energía (LEA) o VT
El Asistente de configuración ayuda a crear archivos para las configuraciones más comunes
La herramienta de monitoreo del estado del reconectador muestra la secuencia de reconexión en tiempo real y el tiempo de eliminación de fallas
La matriz de E/S integral proporciona confirmación visual de las funciones habilitadas y las salidas seleccionadas, lo que mejora la seguridad
Ciberseguridad integrada que incluye:
- Seguridad basada en roles
- Contraseñas complejas
- Cuentas de usuario individuales con registro de actividad
- Túnel IPSec (VPN)
- Compatible con los sistemas de gestión de contraseñas Radius
Monitoreo de PQ

Extendido:

3500 registros de secuencia de eventos
100 registros oscilográficos (hasta 128 s/c y 480 ciclos cada uno)
Más de 2 años de registro de datos (a intervalos de 5 minutos, ajustable)

GE Multilin R650 (configuración IEC)

El control de reconectador GE Multilin® R650 forma parte de la familia Multilin 650 de GE, dispositivos de protección y control probados en campo, lo que permite a los clientes utilizar la misma plataforma tanto dentro como fuera de la subestación. Este controlador de reconectador ofrece un rendimiento integral en protección, monitoreo, control, configuración automática de red y comunicaciones. Con un rendimiento confiable y de alta velocidad, esta solución reduce las interrupciones del servicio y garantiza una rápida recuperación de las secciones de la red de media tensión, aumentando así la confiabilidad de los sistemas de distribución secundaria.

Características:

Protección y control: hasta 32 entradas digitales programables; 16 salidas digitales configurables lógica PLC según IEC 61131-3
Monitoreo, medición y control avanzados en tiempo real
Pantalla de interfaz de usuario mejorada con gráficos de 16×40 o caracteres estándar de 4×20
Protocolos de comunicación: DNP 3.0, IEC 61850 ed. 2, IEC 60870-5-101, 103 y 104, etc.
Ethernet 100BaseFX de fibra óptica opcional, simple o redundante (PRP/HSR/RSTP)
Tamaño de caja compacto
Recubrimiento conformado opcional para entornos hostiles
Amplía el uso de relés GE fuera de la subestación para los clientes existentes de GE
Enlaces con G&W Electric LaZer Distribution Auto
