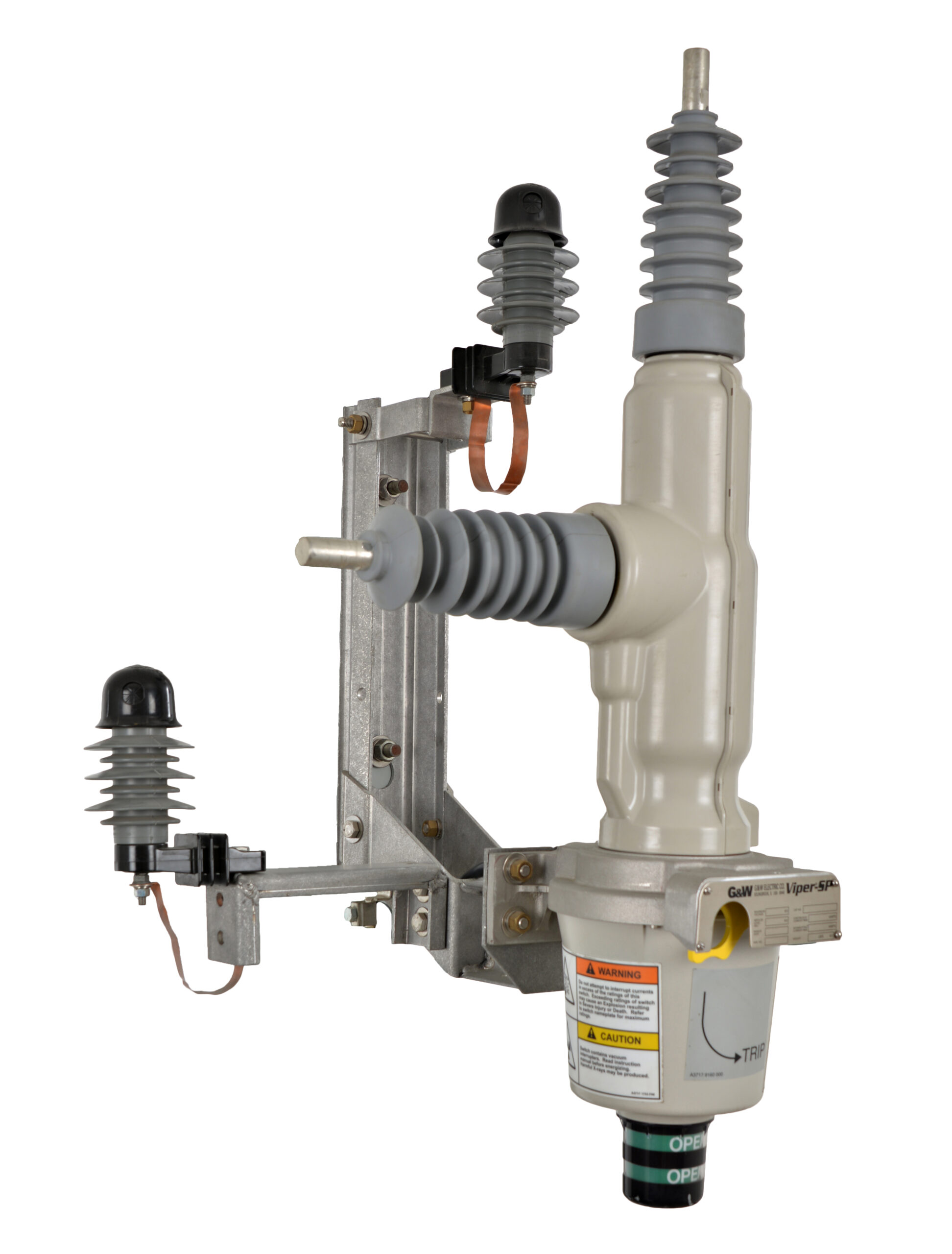

Reconectador monofásico Viper®-SP

Name: Reconectador monofásico Viper-SP
Brand: G&W Electric

El reconectador monofásico dieléctrico sólido Viper ^® -SP de G&W Electric combina la confiabilidad probada en el tiempo de los interruptores de fallas de vacío controlados electrónicamente con los beneficios de no requerir mantenimiento de un dispositivo aislado con dieléctrico sólido. El Viper ^® -SP está diseñado para operación automática o manual brindando protección contra sobrecorriente para sistemas monofásicos a través de un máximo de 38 kV, corriente continua de 800 A e interrupción simétrica de 12,5 kA rms. Están disponibles configuraciones de aislador vertical “L” y configuraciones de aislador horizontal “Z”.

Configurar su producto Envíe sus especificaciones por correo electrónico

Características y ventajas

Rendimiento confiable Los reconectadores monofásicos Viper®-SP utilizan el sistema de polímero epoxi probado en el tiempo de G&W Electric para encapsular completamente los interruptores de vacío. Este sistema proporciona excelentes propiedades de aislamiento al tiempo que proporciona una construcción totalmente protegida y sin huecos.
Facilidad de instalación El Viper®-SP es ligero y compacto. Los diseños listos para el sitio proporcionan todos los accesorios, incluidos soportes, pararrayos y transformadores de voltaje.
Facilidad de operación El Viper®-SP es compatible con el control Schweitzer SEL-351RS Kestrel.
Listo para la automatización de la red eléctrica El Viper®-SP está preparado para la automatización, lo que simplifica la conversión para cualquier requisito de automatización futuro.

Detalles de configuración

Soporte en “L” para montaje en poste
Soporte de aislador horizontal para montaje en poste
Montaje en poste completo y listo para el sitio

Configuración del módulo L de sobrecarga Viper-SP

VOLTAGE	Nominal Frequency (Hz):	50 / 60 Hz	50 / 60 Hz	50 / 60 Hz	50 / 60 Hz
	Rated Maximum Voltage (kV RMS)	15.5	27	29.3	38
	Impulse Level (BIL), kV	110	125	150	150
	Power-Frequency Voltage Withstand Rating, kV RMS( 60 Seconds Dry)	50	60	70	70
	Power-Frequency Voltage Withstand Rating, kV RMS( 10 Seconds Wet)	45	50	60	60
CURRENT	CT Ratio ṱ	400/200:1 1000/500:1	400/200:1 1000/500:1	400/200:1 1000/500:1	400/200:1 1000/500:1
	CT Accuracy	+/-1%	+/-1%	+/-1%	+/-1%
	Continuous Current, A RMS*	630ṱ / 800	630ṱ / 800	630ṱ / 800	630ṱ / 800
	Short Circuit Interrupting Current, kA Sym, 3 Seconds	12.5	12.5	12.5	12.5
	Withstand Current (kA, peak)	32.5	32.5	32.5	32.5
	Line Charging Current (A)	5	5	5	5
	Cable-Charging Current (100%) A	25	25	40	40
	First Pole to Clear Factor (kpp)	1.5	1.5	1.5	1.5
MECHANICAL	Mechanical Operations	10,000	10,000	10,000	10,000
	Creepage Distance (mm)	435	724	955	955
	Minimum Phase Spacing (Inches)	15	15	15	15
	Temperature Range*	-60°C to +65°C -76°F to +150°	-60°C to +65°C -76°F to +150°	-60°C to +65°C -76°F to +150°	-60°C to +65°C -76°F to +150°
NOTE: Power-Frequency Voltage Withstand Rating (Wet) is not applicable for recloser with dead break or elbow connections
* 1000A reclosers are rated at 40°C ambient temperature (from 41°C to 65°C rating is 800A)
ṱ limited to 630A for 400/200:1 CT ratios

Viper-SP Overhead Z-Module Configuration

VOLTAGE	Nominal Frequency (Hz):	50 / 60 Hz	50 / 60 Hz	50 / 60 Hz	50 / 60 Hz
	Rated Maximum Voltage (kV RMS)	15.5	27	29.3	38
	Impulse Level (BIL), kV	110	125	150	150
	Power-Frequency Voltage Withstand Rating, kV RMS( 60 Seconds Dry)	50	60	70	70
	Power-Frequency Voltage Withstand Rating, kV RMS( 10 Seconds Wet)	45	50	60	60
CURRENT	CT Ratio ṱ	400/200:1 1000/500:1	400/200:1 1000/500:1	400/200:1 1000/500:1	400/200:1 1000/500:1
	CT Accuracy	+/-1%	+/-1%	+/-1%	+/-1%
	Continuous Current, A RMS	630ṱ / 800	630ṱ / 800	630ṱ / 800	630ṱ / 800
	Short Circuit Interrupting Current, kA Sym, 3 Seconds	12.5	12.5	12.5	12.5
	Withstand Current (kA, peak)	32.5	32.5	32.5	32.5
	Line Charging Current (A)	5	5	5	5
	Cable-Charging Current (100%) A	25	25	40	40
	First Pole to Clear Factor (kpp)	1.5	1.5	1.5	1.5
MECHANICAL	Mechanical Operations	10,000	10,000	10,000	10,000
	Creepage Distance (mm)	435	724	955	955
	Minimum Phase Spacing (Inches)	15	15	15	15
	Temperature Range	-60°C to +65°C -76°F to +150°	-60°C to +65°C -76°F to +150°	-60°C to +65°C -76°F to +150°	-60°C to +65°C -76°F to +150°
NOTE: Power-Frequency Voltage Withstand Rating (Wet) is not applicable for recloser with dead break or elbow connections
ṱ limited to 630A for 400/200:1 CT ratios

Viper-SP Padmount Z-Module or C-Module Configuration

VOLTAGE	Nominal Frequency (Hz):	50 / 60 Hz	50 / 60 Hz	50 / 60 Hz	50 / 60 Hz
	Rated Maximum Voltage (kV RMS)	15.5	27	29.3	38
	Impulse Level (BIL), kV	110	125	125	150
	Power-Frequency Voltage Withstand Rating, kV RMS( 60 Seconds Dry)	35	40	40	50
	DC Withstand (15 Minutes)	53	78	78	103
CURRENT	CT Ratio ṱ	400/200:1 1000/500:1	400/200:1 1000/500:1	400/200:1 1000/500:1	400/200:1 1000/500:1
	CT Accuracy	+/-1%	+/-1%	+/-1%	+/-1%
	Continuous Current, A RMS	630ṱ / 800	630ṱ / 800	630ṱ / 800	630ṱ / 800
	Short Circuit Interrupting Current, kA Sym, 3 Seconds	12.5	12.5	12.5	12.5
	Withstand Current (kA, peak)	32.5	32.5	32.5	32.5
	Line Charging Current (A)	5	5	5	5
	Cable-Charging Current (100%) A	25	25	40	40
	First Pole to Clear Factor (kpp)	1.5	1.5	1.5	1.5
MECHANICAL	Mechanical Operations	10,000	10,000	10,000	10,000
	200A Deepwell*	Available	Available	Available	Available
	Temperature Range	-60°C to +65°C -76°F to +150°	-60°C to +65°C -76°F to +150°	-60°C to +65°C -76°F to +150°	-60°C to +65°C -76°F to +150°
ṱ limited to 630A for 400/200:1 CT Ratios

Accesorios

Para configuraciones listas para el sitio, el Viper-SP se puede proporcionar con:

Pararrayos:

Los pararrayos no se instalan, pueden venir con sus cables primarios conectados a los terminales del Viper-SP y tener su tira de tierra conectada.

Transformador de potencia de control:

Se puede agregar al marco del Viper-SP un transformador de potencia de control de aceite (CPT) o un transformador de potencial dieléctrico sólido (PT). La conexión principal se puede realizar al Viper-SP. Se puede proporcionar un cable de CA para que esté conectorizado o cableado en el extremo de control.

Flexibilidad de montaje:

Se puede proporcionar un soporte de orientación para permitir que el Viper-SP se instale orientado hacia afuera del poste o con el aislador horizontal en el lado izquierdo o derecho para adaptarse mejor a la construcción del poste.

Cable de control totalmente conectorizado:

De forma predeterminada, el Viper-SP viene con el cable principal conectado al mecanismo para interactuar con el control. Este cable de control solo está conectorizado en el lado de control. Como opción disponible, el cable principal también se puede conectorizar en el lado del mecanismo del reconectador.
