SF6 Switch

PVI – Conmutación por interrupción de carga e interrupción de fallas

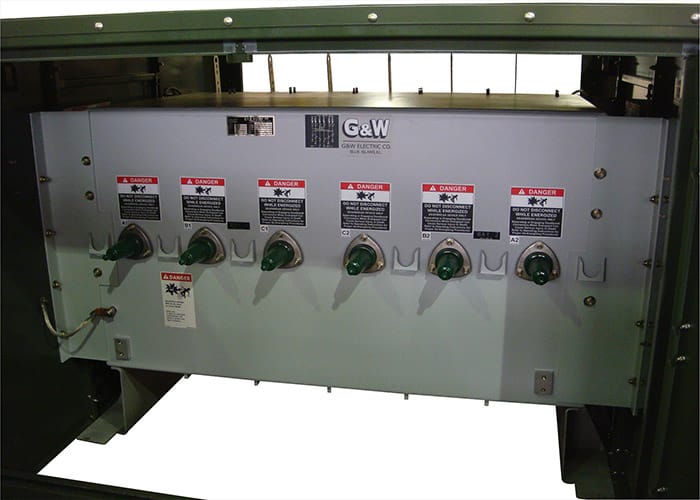

Los interruptores pedestal modelo PVI de G&W Electric ofrecen capacidad de interrupción en carga y de falla. Estos interruptores de falla brindan protección contra sobrecorriente, con control electrónico y restablecimiento en un dispositivo de frente muerto totalmente sellado. El PVI puede configurarse para operar las vías de interrupción de falla en monofásicas o trifásicas. Están diseñados para sistemas trifásicos con voltajes de hasta 38 kV, 630 A de interrupción en carga y corriente continua, con capacidades de interrupción de falla simétrica de 12,5 kA y 20 kA. El PVI es uno de los interruptores más versátiles de G&W Electric, ya que puede solicitarse con operadores de interruptores y pasatapas de acceso frontal, así como con interruptor de acceso frontal y posterior para reemplazar las instalaciones existentes de equipos de aire montados en pedestal.

Los interruptores están diseñados según las normas IEEE C37.72, C37.74 y C37.60 para su capacidad de interrupción de carga y falla. Los gabinetes tipo pedestal están diseñados y probados según las normas IEEE C57.12.28 y C57.12.29.

Configure Your Product Email Your Specs

Características y ventajas

  • Construcción Disponible con operadores de interruptores y bujes de acceso frontal, o con operadores y bujes frontales y posteriores para reemplazar equipos existentes con aislamiento de aire o aceite montados en pedestal. La construcción de bóveda también está disponible con bujes superiores o inferiores, o con acceso superior a operadores y bujes.

  • Interrupción de fallas Interrupción de fallas monofásica o trifásica de hasta 20 kA con curvas industriales seleccionables, incluyendo curvas de emulación de fusibles. Las palancas de operación pueden configurarse para operación manual monofásica o trifásica.

  • Automatización Disponible para automatización de motores con motores y controles portátiles o de montaje permanente. Diversos relés, como SEL, ABB y GE, están disponibles con programación G&W y construcción en gabinete. Los gabinetes se pueden pedir en gabinetes de baja tensión para montaje en pedestal, pedestal o sumergibles con clasificación IP68 para celdas instaladas en bóveda. Disponemos de programación para transferencia automática de fuente, protección o soluciones personalizadas LaZer.

  • Rotura visible – Los frenos de carga están equipados con frenos visibles para ver las posiciones abiertas y cerradas.

  • Detección de voltaje – Todas las vías están disponibles con detección de voltaje integral para usar con un panel de indicación de voltaje para determinar la condición en fase o para usar con un relé con una precisión de hasta 1%.

Configurations Chart for PVI Front Access

# of WaysOne-line Diagram (Horizontal)Voltage Class (kV)Catalog NumberApproximate
Width* in. (mm)Wt. w/SF6 lbs (kg)
4F15PVI20-376-12-4F47.5 (1207)1500 (682)
25PVI20-386-12-4F
35PVI20-396-12-4F
5F15PVI21-376-12-5F47.5 (1207)1500 (705)
25PVI21-386-12-5F
35PVI21-396-12-5F
6F15PVI32-376-12-6F62.5 (1588)1920 (873)
25PVI32-386-12-6F
35PVI32-396-12-6F
7F15PVI31-376-12-7F62.5 (1588)2050 (932)
25PVI31-386-12-7F
35PVI31-396-12-7F
9F15PVI42-376-12-9F77.5 (1969)2300 (1045)
25PVI42-386-12-9F
35PVI42-396-12-9F
11F15PVI43-376-12-11F77.5 (1969)2400 (1091)
25PVI43-386-12-11F
35PVI43-396-12-11F
12F15PVI41-376-12-12F77.5 (1969)2400 (1091)
25PVI41-386-12-12F
35PVI41-396-12-12F
43F15PVI43-376-12-43F-BT101.0 (2565)2700 (1227)
25PVI43-386-12-43F-BT
51F15PVI51-376-12-51F92.5 (2350)2900 (1318)
25PVI51-386-12-51F
35PVI51-396-12-51F
52F15PVI52-376-12-52F92.5 (2350)2800 (1273)
25PVI52-386-12-52F
35PVI52-396-12-52F
53F15PVI53-376-12-53F92.5 (2350)2750 (1250)
25PVI53-386-12-53F
35PVI53-396-12-53F
54F15PVI54-376-12-54F92.5 (2350)2650 (1205)
25PVI54-386-12-54F
35PVI54-396-12-53F
62F15PVI62-376-12-62F107.5 (2731)3300 (1500)
25PVI62-386-12-62F
63F15PVI63-376-12–63F107.5 (2731)3200 (1455)
25PVI63-386-12-63F
35PVI63-396-12-63F
64F15PVI64-376-12-64F107.5 (2731)3100 (1409)
25PVI64-386-12-64F
35PVI64-396-12-64F
65F15PVI65-376-12-65F107.5 (2731)3000 (1364)
25PVI65-386-12-65F
35PVI65-396-12-65F
72F15PVI72-376-12-72F104.3 (2648)3850 (1750)
25PVI72-386-12-72F
Approximate Height: 65″ (1651mm), Approximate Depth = 55″ (1397mm)
Bushing Height: 48″ (1224mm)

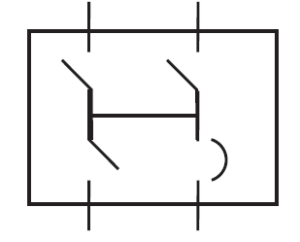

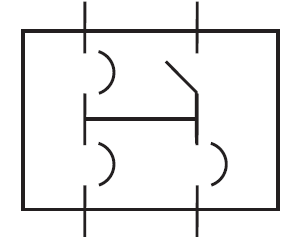

Configurations Chart for PVI Front & Rear Access

# of WaysOne-line Diagram (Horizontal)Voltage Class (kV)Catalog NumberApproximate
Width* in. (mm)Wt. w/SF6 lbs (kg)
415PVI20-376-12-444.5 (1130)950 (432)
25PVI20-386-12-4
35PVI20-396-12-4
515PVI21-376-12-544.5 (1130)950 (432)
25PVI21-386-12-5
35PVI21-396-12-5
615PVI32-376-12-674
(1880)		2250 (1023)
25PVI32-386-12-6
35PVI32-396-12-6
715PVI31-376-12-774
(1880)		2250 (1023)
25PVI31-386-12-7
35PVI31-396-12-7
815PVI41-376-12-874
(1880)		2250 (1023)
25PVI41-386-12-8
35PVI41-396-12-8
915PVI42-376-12-974
(1880)		2300 (1043)
25PVI42-386-12-9
35PVI42-396-12-9
1115PVI43-376-12-1174
(1880)		2400 (1091)
25PVI43-386-12-11
35PVI43-396-12-11
1215PVI41-376-12-1274
(1880)		2400 (1091)
25PVI41-386-12-12
35PVI41-396-12-12
1415PVI42-376-12-5174
(1880)		2250 (1023)
25PVI42-386-12-51
35PVI51-396-12-51

Tabla de calificaciones de PVI y VPVI

Voltage class15kV25kV35kV
Maximum design voltage15.5kV27kV38kV
Impulse level (BIL)110 kV125 kV150 kV
One minute withstand35 AC kV60 AC kV70 AC kV
One minute withstand, production test rating34 AC kV40 AC kV50 AC kV
15 minute withstand53 DC kV78 DC kV103 DC kV
Continuous and load break current630 Amps630 Amps630 Amps
Load Break Switch Momentary current40kA asym40kA asym40kA asym
Load Break Switch Fault close current, (3 times)40kA asym40kA asym40kA asym
Load Break Switch One second current25kA sym25kA sym25kA sym
Fault Interrupter Symmetrical interrupting rating12.5kA*12.5kA*12.5kA*
Load Break Switch Open gap withstand200kV200kV200kV
Load Break Switch 10 operation overload interrupting capability3000 Amps3000 Amps3000 Amps
Load Break Switch Operations load interrupting endurance at 600A120012001200
Mechanical endurance, operations200020002000
IEEE C37.60 Fault Interrupting Duty
Total number of fault interruptions: 116
Percent of Maximum Interrupting RatingNo. of Fault Interruptions
15 – 20%44
45 – 55%56
90 – 100%16
*20kA interrupting rating is available

Para accesorios y opciones adicionales consulte el catálogo completo.
