PNI – Conmutación por interrupción de carga e interrupción de fallas

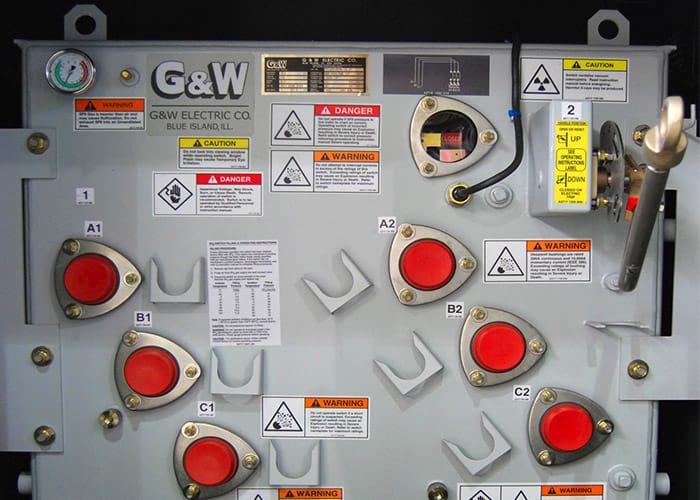

Los interruptores pedestal modelo PNI de G&W Electric ofrecen capacidad de interrupción en carga y de falla. Estos interruptores de falla brindan protección contra sobrecorriente, con control electrónico y restablecimiento en un dispositivo de frente muerto totalmente sellado. Están diseñados para sistemas trifásicos con voltajes de hasta 38 kV, 900 A de interrupción en carga y corriente continua, con capacidades de interrupción de falla simétrica de 12,5 kA a 25 kA. El PNI es uno de los interruptores más versátiles de G&W Electric, ya que puede solicitarse con operadores de interruptores y bujes de acceso frontal (acceso frontal), así como operadores de interruptores de acceso frontal con bujes de entrada trasera (acceso frontal/trasero).
Los interruptores están diseñados según las normas IEEE C37.72, C37.74 y C37.60 para su capacidad de interrupción de carga y falla. Los gabinetes tipo pedestal están diseñados y probados según las normas IEEE C57.12.28 y C57.12.29.
Características y ventajas
-
Construcción Disponible con operadores de interruptores y bujes de acceso frontal, o con operadores y bujes frontales y posteriores para reemplazar equipos existentes con aislamiento de aire o aceite montados en pedestal. La construcción de bóveda también está disponible con bujes superiores o inferiores, o con acceso superior a operadores y bujes.
-
Interrupción de fallas – Interrupción de fallas trifásicas hasta 25 kA con curvas industriales seleccionables, incluidas curvas de emulación de fusibles.
-
Certificado sísmicamente Los interruptores están disponibles bajo pedido, diseñados según las directrices de la norma 7-05, capítulo 13, de la ASCE (Sociedad Americana de Ingenieros Civiles). Estas directrices abarcan el diseño de componentes no estructurales instalados en edificios. Los interruptores también se sometieron a un régimen de pruebas especificado por ICC-ES-AC-156 (Criterios de Aceptación de Servicios de Evaluación del Consejo Internacional de Códigos), que especifica las entradas de prueba de mesa vibratoria aplicadas a los interruptores. Están certificados para su uso en proyectos de la OSHPD (Oficina de Planificación y Desarrollo de la Salud Estatal) para centros de salud en el estado de California. El número de solicitud de la OSHPD en archivo es OSP-0157-10.
-
Rotura visible – Los frenos de carga están equipados con frenos visibles para ver las posiciones abiertas y cerradas.
-
Detección de voltaje – Todas las vías están disponibles con detección de voltaje integral para usar con un panel de indicación de voltaje para determinar la condición en fase o para usar con un relé con una precisión de hasta 1%.
-
Automatización Disponible para automatización de motores con motores y controles portátiles o de montaje permanente. Diversos relés, como SEL, ABB y GE, están disponibles con programación y construcción de gabinetes de G&W Electric. Los gabinetes se pueden pedir en gabinetes de baja tensión para montaje en pedestal, pedestal o sumergibles con clasificación IP68 para celdas instaladas en bóveda. Disponemos de programación para transferencia automática de fuente, protección o soluciones personalizadas LaZer.
Configurations Chart for PNI Front & Rear Access
| # of Ways | One-line Diagram (Horizontal) | Voltage Class (kV) | Catalog Number | ||
| Width* in. (mm) | Wt. w/SF6 lbs (kg) | ||||
| 4 |  | 15 | PNI20-376-12-4L | 47.5 (1207) | 1500 (682) |
| 25 | PNI20-386-12-4L | ||||
| 35 | PNI20-396-12-4L | ||||
| 6 |  | 15 | PNI32-376-12-6L | 62.5 (1588) | 1920 (873) |
| 25 | PNI32-386-12-6L | ||||
| 35 | PNI32-396-12-6L | ||||
| 7 |  | 15 | PNI31-376-12-7L | 62.5 (1588) | 2050 (932) |
| 25 | PNI31-386-12-7L | ||||
| 35 | PNI31-396-12-7L | ||||
| 9 |  | 15 | PNI42-376-12-9L | 77.5 (1969) | 2300 (1045) |
| 25 | PNI42-386-12-9L | ||||
| 35 | PNI42-396-12-9L | ||||
| 11 |  | 15 | PNI43-376-12-11L | 77.5 (1969) | 2400 (1091) |
| 25 | PNI43-386-12-11L | ||||
| 35 | PNI43-396-12-11L | ||||
| 12 |  | 15 | PNI41-376-12-12L | 77.5 (1969) | 2400 (1091) |
| 25 | PNI41-386-12-12L | ||||
| 35 | PNI41-396-12-12L | ||||
| 51 |  | 15 | PNI51-376-12-51L | 92.5 (2350) | 2900 (1318) |
| 25 | PNI51-386-12-51L | ||||
| 35 | PNI51-396-12-51L | ||||
| 52 |  | 15 | PNI52-376-12-52L | 92.5 (2350) | 2800 (1273) |
| 25 | PNI52-386-12-52L | ||||
| 35 | PNI52-396-12-52L | ||||
| 53 |  | 15 | PNI53-376-12-53L | 92.5 (2350) | 2750 (1250) |
| 25 | PNI53-386-12-53L | ||||
| 35 | PNI53-396-12-53L | ||||
| 54 |  | 15 | PNI54-376-12-54L | 92.5 (2350) | 2650 (1205) |
| 25 | PNI54-386-12-54L | ||||
| 35 | PNI54-396-12-53L | ||||
| 62 |  | 15 | PNI62-376-12-62L | 107.5 (2731) | 3300 (1500) |
| 25 | PNI62-386-12-62L | ||||
| 35 | PNI62-396-12-62L | ||||
| 63 |  | 15 | PNI63-376-12–63L | 107.5 (2731) | 3200 (1455) |
| 25 | PNI63-386-12-63L | ||||
| 35 | PNI63-396-12-63L | ||||
| 64 |  | 15 | PNI64-376-12-64L | 107.5 (2731) | 3100 (1409) |
| 25 | PNI64-386-12-64L | ||||
| 35 | PNI64-396-12-64L | ||||
| 65 |  | 15 | PNI65-376-12-65L | 107.5 (2731) | 3000 (1364) |
| 25 | PNI65-386-12-65L | ||||
| 35 | PNI65-396-12-65L | ||||
| 72 |  | 15 | PNI72-376-12-72L | 104.3 (2648) | 3850 (1750) |
| 25 | PNI72-386-12-72L | ||||
| 35 | PNI72-396-12-72L | ||||
| Approximate Height: 65″ (1651mm), Approximate Depth = 55″ (1397mm) Bushing Height: 48″ (1224mm) |
|||||
Configurations Chart for VPNI
| Model | One-line Diagram (Horizontal) | Voltage Class (kV) | Catalog Number | ||
| Width* in. (mm) | Wt. w/SF6 lbs (kg) | ||||
| 4F |  | 15 | VPNI20-376-25-4F | 43 (1092) | 1050 (477) |
| 25 | VPNI20-386-25-4F | ||||
| 35 | VPNI20-396-12-4F | ||||
| 5F |  | 15 | VPNI21-376-25-5F | 43 (1092) | 1100 (500) |
| 25 | VPNI21-386-25-5F | ||||
| 35 | VPNI21-396-12-5F | ||||
| 6F |  | 15 | VPNI32-376-25-6F | 58 (1473) | 1300 (591) |
| 25 | VPNI32-386-25-6F | ||||
| 35 | VPNI32-396-12-6F | ||||
| 7F |  | 15 | VPNI31-376-25-7F | 58 (1473) | 1400 (636) |
| 25 | VPNI31-386-25-7F | ||||
| 35 | VPNI31-396-12-7F | ||||
| 9F |  | 15 | VPNI42-376-25-9F | 73 (1854) | 1550 (705) |
| 25 | VPNI42-386-25-9F | ||||
| 35 | VPNI42-396-12-9F | ||||
| 11F |  | 15 | VPNI43-376-25-11F | 73 (1854) | 1650 (750) |
| 25 | VPNI43-386-25-11F | ||||
| 35 | VPNI43-396-12-11F | ||||
| 12F |  | 15 | VPNI41-376-25-12F | 73 (1854) | 1650 (750) |
| 25 | VPNI41-386-25-12F | ||||
| 35 | VPNI41-396-12-12F | ||||
| 43F |  | 15 | VPNI43-376-25-43F-BT | 88 (2235) | 1850 (839) |
| 25 | VPNI43-386-25-43F-BT | ||||
| 35 | VPNI43-396-12-43F-BT | ||||
| 51F |  | 15 | VPNI51-376-25-51F | 88 (2235) | 2000 (909) |
| 25 | VPNI51-386-25-51F | ||||
| 35 | VPNI51-396-12-51F | ||||
| 52F |  | 15 | VPNI52-376-25-52F | 88 (2235) | 1900 (864) |
| 25 | VPNI52-386-25-52F | ||||
| 35 | VPNI52-396-12-52F | ||||
| 53F |  | 15 | VPNI53-376-25-53F | 88 (2235) | 1850 (839) |
| 25 | VPNI53-386-25-53F | ||||
| 35 | VPNI53-396-12-53F | ||||
| 54F |  | 15 | VPNI54-376-25-54F | 88 (2235) | 1800 (818) |
| 25 | VPNI54-386-25-54F | ||||
| 35 | VPNI54-396-12-53F | ||||
| 62F |  | 15 | VPNI62-376-25-62F | 103 (2616) | 2300 (1403) |
| 25 | VPNI62-386-25-62F | ||||
| 35 | VPNI62-396-12-62F | ||||
| 63F |  | 15 | VPNI63-376-25-63F | 103 (2616) | 2200 (998) |
| 25 | VPNI63-386-25-63F | ||||
| 35 | VPNI63-396-12-63F | ||||
| 64F |  | 15 | VPNI64-376-25-64F | 103 (2616) | 2100 (955) |
| 25 | VPNI64-386-25-64F | ||||
| 35 | VPNI64-396-12-64F | ||||
| 65F |  | 15 | VPNI65-376-25-65F | 103 (2616) | 2000 (907) |
| 25 | VPNI65-386-25-65F | ||||
| 35 | VPNI65-396-12-65F | ||||
| 72F |  | 15 | VPNI72-376-25-72F | 118 (2997) | 2600 (1182) |
| 25 | VPNI72-386-25-72F | ||||
| 35 | VPNI72-396-12-72F | ||||
| Approximate Height: 38″ (965mm), Approximate Depth = 27″ (686mm) | |||||
