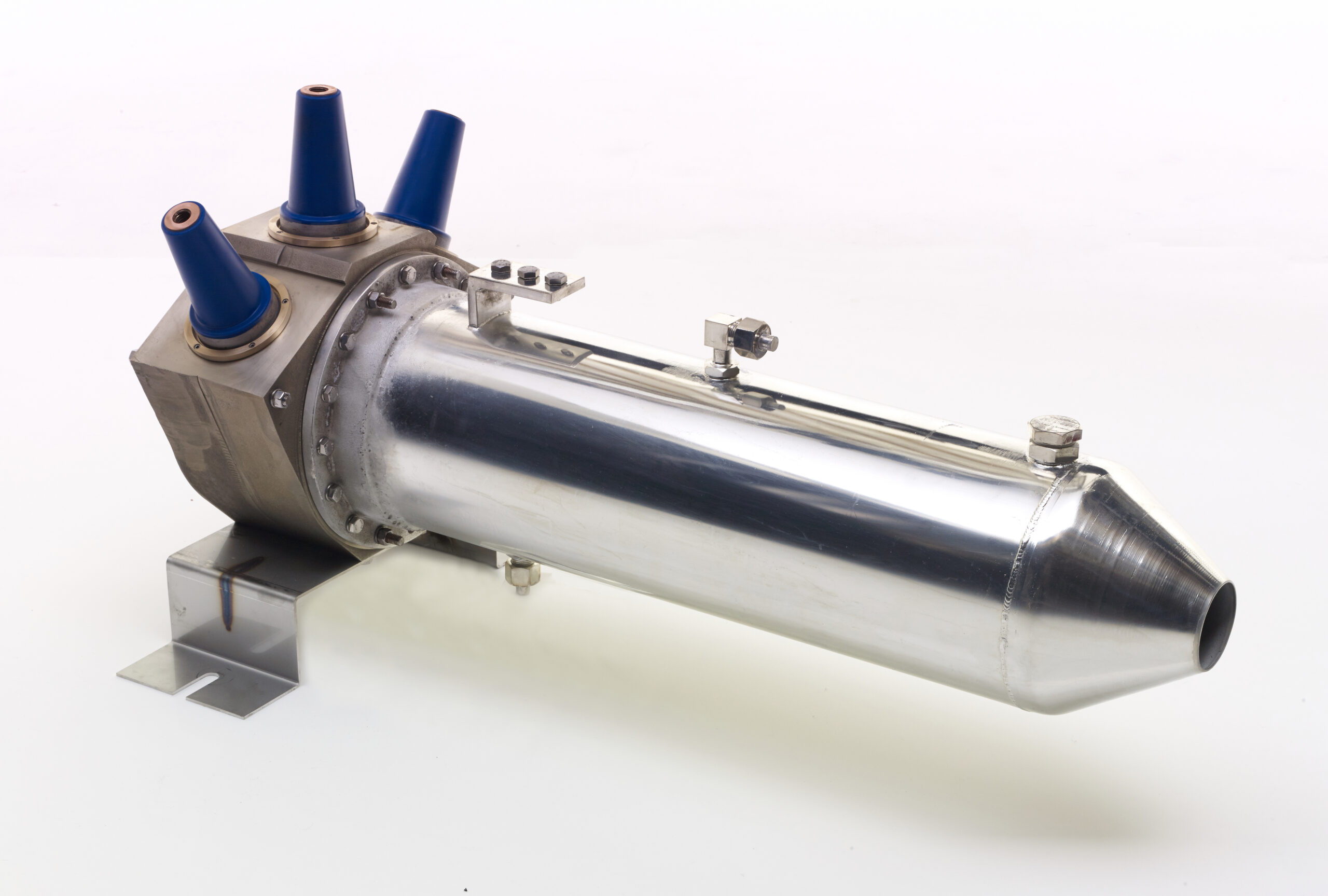

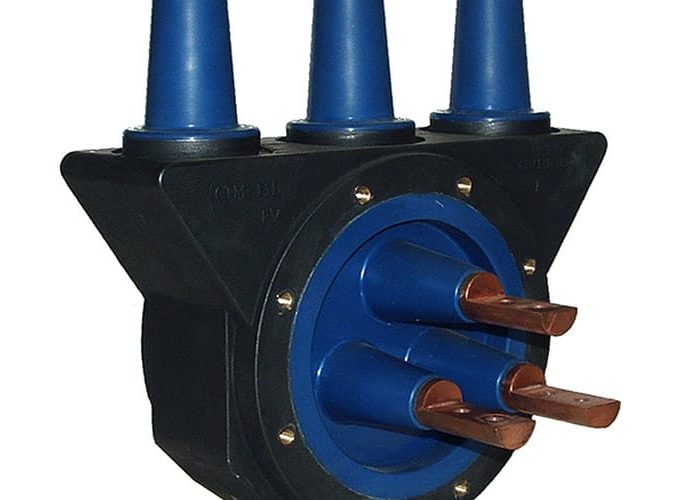

Módulos de transición de cables (CTM)

Las juntas de transición de cables EPOX de G&W Electric proporcionan un método eficiente para conectar cables extruidos mediante conectores separables a cables de tres conductores, llenos de aceite y aislados con papel (PILC) para sistemas clasificados hasta 35 kV.

Varios modelos permiten la conexión del cable PILC mediante terminal de extremo o pasamuros. Las interfaces de pasamuros de 200 A y 630 A cumplen con las normas ANSI/IEEE 386. Los CTM se utilizan para la transición de cables PILC o LPGF 3/C a cables XLPE o EPR, y para proporcionar una derivación utilizando cables XLPE o EPR en sistemas PILC 3/C.

Características y ventajas

  • Un tope de aceite positivo evita la migración de aceite desde el PILC al cable extruido.

  • Modelo de 35 kV disponible con guante de retención de aceite para cable lleno de aceite de alta presión.

  • Para los módulos de 35 kV, una banda de cobre interna alrededor de cada punto de interfaz se transporta a través de la carcasa del módulo hasta el revestimiento semiconductor externo, proporcionando un sistema completamente blindado.

  • Cumple con los requisitos aplicables de ANSI/IEEE 386. Las pruebas de producción incluyen pruebas de rayos X, corona, resistencia y presión.

  • El diseño robusto de epoxi utiliza un proceso probado en el tiempo para garantizar un sistema extremadamente duradero y sin huecos, impermeable a la contaminación ambiental.

  • Para los módulos de 15/25 kV, la protección de tierra del sistema se logra a través del cono de tensión en el cable PILC hasta el revestimiento semiconductor externo unido permanentemente de la carcasa del módulo, proporcionando un sistema completamente protegido.

  • Interfaces de buje de 200 A y 630 A disponibles.

  • La división de tecnología EPOX de G&W Electric se especializa en el desarrollo y la fabricación de soluciones de aislamiento con polímeros para la industria eléctrica y los mercados OEM. Los sistemas de aislamiento de productos incluyen epoxis, termoplásticos y poliuretanos.

Configuration Chart for CTM

StyleVoltage Class (kV)Amp. RatingKits*Catalog No.
Feedthrough15600JXCCTM-9B-15JX
KCTM-9B-15K
SK500CTM-9B-15SK
25600JXCCTM-9B-25JX
KCTM-9B-25K
SK500CTM-9B-25SK
35600JXCTM-9B-35JX
KCTM-9B-35K
SK600CTM-9B-35SK
Deadend15600JXCCTM-11B-15JX
KCTM-11B-15K
SK500CTM-11B-15SK
25600JXCCTM-11B-25JX
KCTM-11B-25K
SK500CTM-11B-25SK
35600JXCTM-11B-35JX
KCTM-11B-35K
SK600CTM-11B-35SK
35200JXCTM-15B-35JX
KCTM-15B-35K
SK600CTM-15B-35SK
HPCTM-15B-35HP

Accessories Chart for CTM – Kit Options

JXIncludes a bronze flange for use with wiping sleeve, three copper solder lugs, wall-mounted saddle bracket and hardware
KIncludes an 18″ copper wiping sleeve with mounting hardware, three copper solder lugs, wall-mounted saddle bracket and hardware.
SKIncludes a copper wiping sleeve with mounting hardware (18″ for SK500, 24″ for SK600), three copper solder lugs, wall-mounted saddle bracket with hardware, stress control tapes, copper braid and Novoid A compound.
HPIncludes a 24″ wiping sleeve with mounting hardware, three copper solder lugs, floor-mounted bracket with hardware, glove assembly for oil cable, stress control tapes and copper braid.
