Aparatos de conmutación de carga y falla LPFI

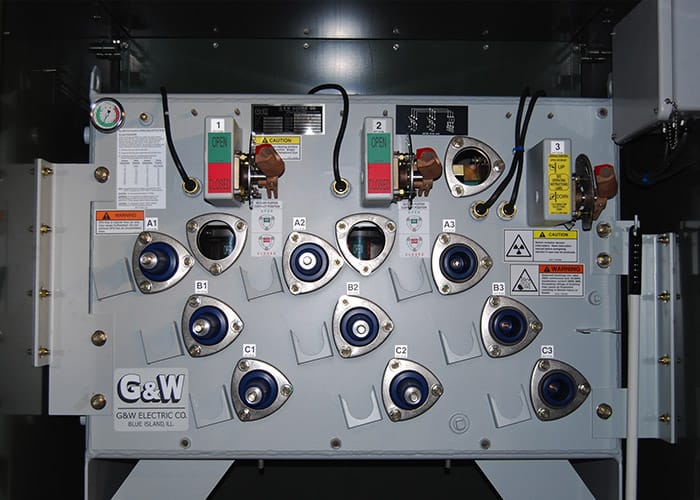

Los interruptores padmount modelo LPFI de G&W Electric incluyen capacidad de interrupción de carga y falla. Los interruptores de fallas brindan protección contra sobrecorriente reiniciable y controlada electrónicamente en un dispositivo de frente muerto totalmente sellado. Los interruptores están diseñados para usarse en sistemas trifásicos con voltajes de hasta 27 kV, interrupción de carga de 630 A y corriente continua, y clasificaciones de interrupción de falla simétrica de 12,5 kA. Presentan dimensiones compactas debido a su construcción con acceso frontal.
Los interruptores están diseñados según IEEE C37.72, C37.74 y C37.60 para capacidad de interrupción de carga y falla. Los gabinetes Padmount están diseñados y probados según IEEE C57.12.28 y C57.12.29. Descubra cómo los interruptores padmount LPFI contribuyen a nuestras soluciones de conmutación avanzadas para una distribución de energía confiable y que ahorra espacio.
Características y ventajas
Construcción Construcción compacta disponible con operadores de interruptores y bujes accesibles desde el frente. La construcción de bóveda también está disponible con acceso superior a operadores y bujes.
Interrupción de fallas Interrupción de fallas trifásicas hasta 12,5 kA con curvas industriales seleccionables, incluidas curvas de emulación de fusibles.
Automatización Disponible para automatización de motores con motores y controles portátiles o montados permanentemente. Una variedad de relés como SEL, ABB y GE están disponibles con programación y construcción de gabinetes de G&W Electric. Los gabinetes pueden solicitarse en un gabinete de bajo voltaje para montaje en superficie, pedestal o sumergible con clasificación IP68 para tableros de distribución instalados en bóveda. Están disponibles programas para transferencia automática de fuentes, protección o soluciones personalizadas LaZer.
Rotura visible Los accesos de carga están equipados con un freno visible para ver las posiciones abiertas y cerradas.
Detección de voltaje Los interruptores de carga están disponibles con detección de voltaje integral para usar con un panel de indicación de voltaje para determinar la condición en fase o para usar con un relé con una precisión de hasta 1%.
Configurations Chart for LPFI
| # of Ways | One-line Diagram (Horizontal) | Voltage Class (kV) | Catalog Number | ||
| Width* in. (mm) | Wt. w/SF6 lbs (kg) | ||||
| 5F |  | 15 | LPFI21-376-12-5F | 43.5 (1111) | 1475 (670) |
| 25 | LPFI21-386-12-5F | ||||
| 6F |  | 15 | LPFI32-376-12-6F | 56.3 (1429) | 1775 (807) |
| 25 | LPFI32-386-12-6F | ||||
| 7F |  | 15 | LPFI31-376-12-7F | 55.7 (1415) | 2100 (995) |
| 25 | LPFI31-386-12-7F | ||||
| 9F |  | 15 | LPFI42-376-12-9F | 68.3 (1734) | 2100 (995) |
| 25 | LPFI42-386-12-9F | ||||
| 11F |  | 15 | LPFI43-376-12-11F | 68.8 (1746) | 2075 (943) |
| 25 | LPFI43-386-12-11F | ||||
| 12F |  | 15 | LPFI41-376-12-12F | 67.8 (1721) | 2150 (977) |
| 25 | LPFI41-386-12-12F | ||||
| 43F |  | 15 | LPFI43-376-12-43F-BT | 80.2 (2037) | 2300 (1045) |
| 25 | LPFI43-386-12-43F-BT | ||||
| 51F |  | 15 | LPFI51-376-12-51F | 79.7 (2025) | 2600 (1182) |
| 25 | LPFI51-386-12-51F | ||||
| 52F |  | 15 | LPFI52-376-12-52F | 80.3 (2038) | 2525 (1148) |
| 25 | LPFI52-386-12-52F | ||||
| 53F |  | 15 | LPFI53-376-12-53F | 80.8 (2051) | 2450 (1114) |
| 25 | LPFI53-386-12-53F | ||||
| 54F |  | 15 | LPFI54-376-12-54F | 81.3 (2064) | 2400 (1091) |
| 25 | LPFI54-386-12-54F | ||||
| 62F |  | 15 | LPFI62-376-12-62F | 92.3 (2343) | 2800 (1273) |
| 25 | LPFI62-386-12-62F | ||||
| 63F |  | 15 | LPFI63-376-12-63F | 92.8 (2356) | 2750 (1250) |
| 25 | LPFI63-386-12-63F | ||||
| 64F |  | 15 | LPFI64-376-12-64F | 93.3 (2369) | 2700 (1227) |
| 25 | LPFI64-386-12-64F | ||||
| 65F |  | 15 | LPFI65-376-12-65F | 93.7 (2381) | 2650 (1205) |
| 25 | LPFI65-386-12-65F | ||||
| 72F |  | 15 | LPFI72-376-12-72F | 104.3 (2648) | 3100 (1409) |
| 25 | LPFI72-386-12-72F | ||||
| Approximate Height: 61″ (1549mm), Approximate Depth = 54″ (1372mm) | |||||
Configuration Chart for VLPFI
| Model | One-line Diagram (Horizontal) | Voltage Class (kV) | Catalog Number | ||
| Width* in. (mm) | Wt. w/SF6 lbs (kg) | ||||
| 5F |  | 15 | VLPFI21-376-12-5F | 45 (1149) | 1025 (466) |
| 25 | VLPFI21-386-12-5F | ||||
| 6F |  | 15 | VLPFI32-376-12-6F | 57.5 (1467) | 1250 (568) |
| 25 | VLPFI32-386-12-6F | ||||
| 7F |  | 15 | VLPFI31-376-12-7F | 57 (1454) | 1300 (591) |
| 25 | VLPFI31-386-12-7F | ||||
| 9F |  | 15 | VLPFI42-376-12-9F | 69.5 (1772) | 1350 (614) |
| 25 | VLPFI42-386-12-9F | ||||
| 11F |  | 15 | VLPFI43-376-12-11F | 70 (1784) | 1325 (602) |
| 25 | VLPFI43-386-12-11F | ||||
| 12F |  | 15 | VLPFI41-376-12-12F | 69 (1759) | 1400 (636) |
| 25 | VLPFI41-386-12-12F | #rowspan##rowspan# | |||
| 43F |  | 15 | VLPFI43-376-12-43F | 89 (2261) | 1800 (818) |
| 25 | VLPFI43-386-12-43F | ||||
| 51F |  | 15 | VLPFI51-376-12-51F | 81 (2064) | 1950 (886) |
| 25 | VLPFI51-386-12-51F | ||||
| 52F |  | 15 | VLPFI52-376-12-52F | 81.5 (2064) | 1875 (852) |
| 25 | VLPFI52-386-12-52F | ||||
| 53F |  | 15 | VLPFI53-376-12-53F | 82 (2089) | 1800 (818) |
| 25 | VLPFI53-386-12-53F | ||||
| 54F |  | 15 | VLPFI54-376-12-54F | 82.5 (2102) | 1750 (795) |
| 25 | VLPFI54-386-12-54F | ||||
| 62F |  | 15 | VLPFI62-376-12-62F | 93.5 (2381) | 2000 (909) |
| 25 | VLPFI62-386-12-62F | ||||
| 63F |  | 15 | VLPFI63-376-12-63F | 94 (2394) | 1950 (886) |
| 25 | VLPFI63-386-12-63F | ||||
| 64F |  | 15 | VLPFI64-376-12-64F | 94.5 (2407) | 1900 (864) |
| 25 | VLPFI64-386-12-64F | ||||
| 65F |  | 15 | VLPFI65-376-12-65F | 95 (2419) | 1850 (841) |
| 25 | VLPFI65-386-12-65F | ||||
| 72F |  | 15 | VLPFI72-376-12-72F | 105.5 (2680) | 2000 (909) |
| 25 | VLPFI72-386-12-72F | ||||
| Approximate Height: 31″ (787mm), Approximate Depth = 28″ (711mm) | |||||
