Los fusibles encapsulados de G&W Electric brindan la protección de limitación de corriente de un fusible de rango completo X-Limiter™ dentro de una carcasa de epoxi resistente y completamente sellada diseñada para aplicaciones sumergibles. No es necesario reducir la potencia del fusible. Las conexiones de terminales consisten en pasamuros IEEE 200A, lo que permite el uso de insertos y codos de pasamuros de ruptura de carga y de ruptura muerta de 200A. El tamaño pequeño y la facilidad de instalación de los fusibles los hacen ideales para aplicaciones en pedestales, bóvedas o subterráneas donde el espacio es limitado. Los soportes de montaje de acero inoxidable opcionales con soportes de estacionamiento integrados permiten montar los fusibles fácilmente con una estructura de soporte mínima.

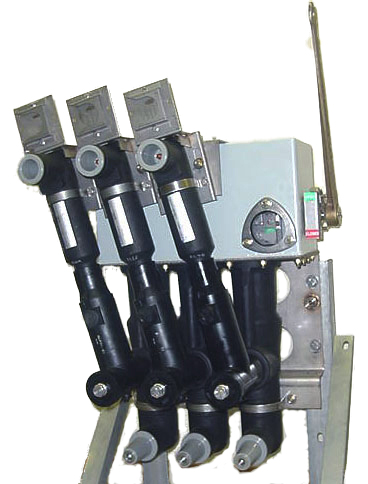

Fusibles limitadores de corriente encapsulados
Diseño de 2 posiciones
El fusible encapsulado de 2 posiciones es el diseño más compacto de G&W Electric. El pequeño espacio requerido para el montaje hace que este diseño sea ideal para instalaciones en bóvedas, transformadores y pedestales. El soporte de montaje opcional de acero inoxidable 304 se puede montar horizontal o verticalmente. Los soportes de estacionamiento integrales se pueden girar para adaptarse a la instalación. Las correas de sujeción permiten reemplazar el fusible sin quitar el soporte y también proporcionan un montaje directo en la superficie del fusible para instalaciones tipo pedestal.
Diseño de 3 posiciones
El fusible encapsulado de 3 posiciones proporciona un buje pasante en el lado de la línea del fusible, además de un solo buje en el lado de la carga. El casquillo pasante también se puede utilizar para instalar un pararrayos o un tapón aislante. El soporte de montaje opcional de acero inoxidable 304 se puede montar horizontal o verticalmente. Los soportes de estacionamiento integrales se pueden girar para adaptarse a la instalación. Las correas de sujeción permiten reemplazar el fusible sin quitar el soporte y también proporcionan un montaje directo en la superficie del fusible para instalaciones tipo pedestal.
Características y ventajas
Facilidad de instalación – El fusible económico, encapsulado en epoxi de una sola pieza, se puede instalar y quitar fácilmente. No se requiere ensamblaje de componentes ni herramientas especiales. Las correas de sujeción permiten retirar el fusible sin quitar el soporte de montaje
Confiabilidad probada – Los fusibles Epox están diseñados y probados según las secciones aplicables de los estándares IEEE C37.40, IEEE C37.41, IEEE C37.47 e IEEE 386.
Los fusibles utilizan el tipo Cooper X-Limiter – Fusibles clasificados para 8,3 kV y 15,5 kV. Se proporciona un enlace en la sección »Recursos» para llevarlo a las curvas TCC ubicadas en el sitio web de Cooper.
Fusibles encapsulados eléctricos G&W – Utilice tecnología EPOX resistente y probada en el tiempo, compuesta por polímero Vantico Araldite® 229 para garantizar un sistema extremadamente duradero y sin huecos, impermeable a la contaminación ambiental.
Capacidad de personalización – G&W Electric se especializa en soluciones personalizadas para satisfacer las necesidades siempre cambiantes de sus clientes. Comuníquese con su representante de G&W Electric con los requisitos específicos de la aplicación.
