La aparamenta eléctrica es un componente crucial de los sistemas de energía eléctrica, ya que se utiliza para controlar, proteger y aislar equipos eléctricos. Garantiza una distribución eléctrica segura al detectar fallas e interrumpir el flujo de corriente, lo que ayuda a mantener la estabilidad y la seguridad del sistema en aplicaciones residenciales, comerciales e industriales.
Cómo funcionan los cuadros eléctricos
La aparamenta funciona aislando componentes específicos para su mantenimiento o reparación. Controla el flujo de energía eléctrica mediante interruptores de falla, disyuntores y dispositivos de conmutación. Al detectar una falla, la aparamenta aísla rápidamente el problema, manteniendo el resto del sistema energizado. Una vez resuelto el problema, los circuitos pueden reactivarse de forma segura. Las características de seguridad son cruciales para el funcionamiento de la aparamenta, y la protección contra sobrecorriente desempeña un papel vital para prevenir daños causados por un flujo de corriente excesivo en un circuito.
¿Cuáles son los tipos de cuadros eléctricos?
Hay tres tipos principales de cuadros eléctricos: de baja tensión (LV), de media tensión (MT) y de alta tensión (HV).
Aparatos de distribución de baja tensión (BT)
Los tableros de distribución de baja tensión son un tipo común de tableros de distribución eléctricos utilizados en diversas industrias para regular sistemas de hasta 1 kV. Se encuentra comúnmente en entornos residenciales, comerciales e industriales donde el voltaje es bajo.
Aparatos de distribución de media tensión (MT)
Los cuadros de media tensión (MT) operan en sistemas con tensiones desde 1 kV hasta 35 kV. Generalmente se emplea en distribución de servicios públicos, centros de datos, hospitales y otras aplicaciones comerciales e industriales, proporcionando protección y control mejorados para sistemas de distribución eléctrica de media tensión.
Tablero de distribución de alta tensión (HV)
La aparamenta de alta tensión (AT) está diseñada para manejar tensiones superiores a 35 kV. A menudo asociada a las redes de transmisión eléctrica, se aplica en plantas industriales de gran escala. La aparamenta de AT desempeña un papel fundamental para garantizar la transmisión segura y fiable de electricidad a largas distancias.
Tipos de aparamenta según aislamiento: AIS, GIS, OIS y vacío
Los tableros de distribución utilizan diversos tipos de aislamiento para proteger a los operadores de descargas eléctricas y crear una barrera entre los componentes energizados. A continuación se presentan los diferentes tipos de aislamiento.
Tablero de distribución con aislamiento de aire
Los cuadros de distribución con aislamiento de aire (AIS) son la opción de aislamiento más común y más rentable. Su diseño y funcionamiento son relativamente sencillos y se caracteriza por ser respetuoso con el medio ambiente. Sin embargo, el AIS tiene algunas desventajas, como una baja rigidez dieléctrica, que lo convierte en un aislante relativamente pobre y requiere equipos más grandes, lo que puede ser una desventaja en aplicaciones donde el espacio es limitado, particularmente en cuadros de distribución de baja y media tensión.
Tablero de distribución con aislamiento de gas
Los tableros de distribución con aislamiento de gas (GIS) utilizan hexafluoruro de azufre (SF6) como medio de aislamiento y como medio de interrupción de los operadores de interrupción de carga y, en algunos casos, para la interrupción de fallas. El GIS proporciona una mayor rigidez dieléctrica que el AIS y tiene un diseño más compacto. Es ideal para entornos hostiles donde se requiere operación sumergible.
Tablero de distribución con aislamiento de aceite
Los cuadros eléctricos con aislamiento de aceite (OIS) se utilizan comúnmente en aplicaciones de alta tensión en sistemas eléctricos. En estos cuadros, se suele emplear aceite mineral como medio aislante y refrigerante. El OIS ofrece una alta rigidez dieléctrica y puede proporcionar mayores beneficios de refrigeración. Sin embargo, una desventaja del OIS es el riesgo potencial de incendio y riesgo ambiental asociado con las fugas de aceite.
Tablero de distribución con aislamiento al vacío
Los cuadros de distribución con aislamiento al vacío utilizan interruptores de vacío para la interrupción del circuito. Se emplean comúnmente en aplicaciones de media y alta tensión. Algunas de sus ventajas incluyen su alta rigidez dieléctrica, fiabilidad, bajo mantenimiento y diseño compacto.

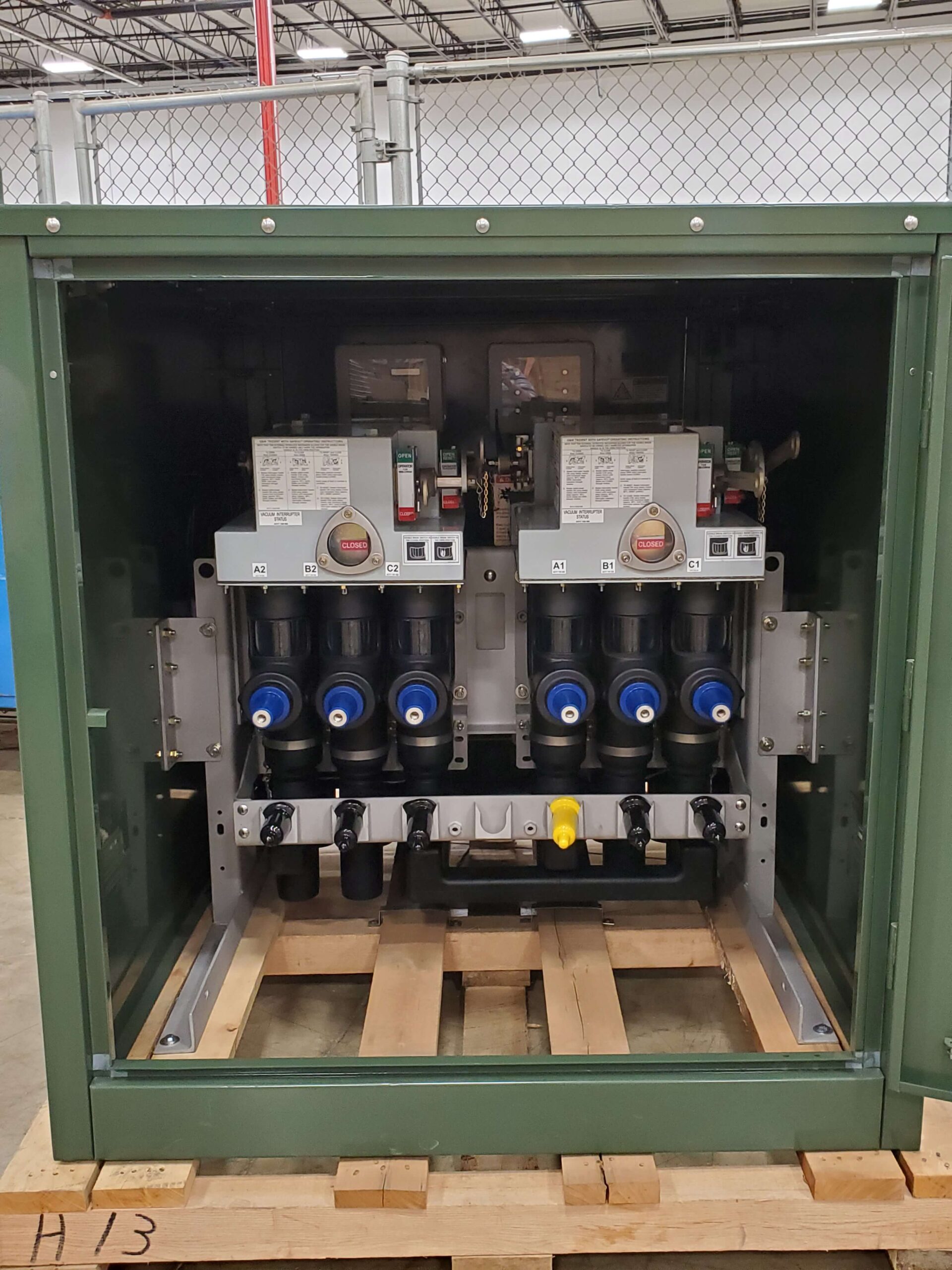

Componentes clave de los sistemas de conmutación eléctrica
La aparamenta se construye con diversos componentes de interconexión que varían según la aplicación específica. A continuación se presentan los principales componentes que intervienen en el sistema de aparamenta.
Disyuntores
Los disyuntores son esenciales para proteger los sistemas eléctricos contra sobrecargas, cortocircuitos y fallas. Funcionan interrumpiendo la corriente eléctrica cuando se produce una falla o sobrecorriente. Su función principal es garantizar la seguridad y la confiabilidad de toda la red eléctrica. Los disyuntores son una parte esencial de cualquier sistema de distribución.
Interruptores de falla
Los interruptores de fallas son dispositivos mecánicos autocontrolados que pueden generar, transportar y conmutar corriente continua. También pueden detectar e interrumpir automáticamente corrientes de falla sin capacidad de recierre automático. Estos dispositivos incluyen un conjunto de elementos de control que detectan sobrecorrientes y gestionan el interruptor de fallas.
Interruptores de desconexión
La función principal de los interruptores de desconexión es permitir el mantenimiento o las reparaciones seguras de equipos aislados. Estos interruptores funcionan desconectando físicamente los equipos eléctricos de la fuente de alimentación, lo que proporciona una medida de seguridad crucial durante las actividades de mantenimiento.
Fusibles
Los fusibles sirven como dispositivos de protección que protegen los circuitos y equipos eléctricos contra sobrecorrientes. Su función principal es interrumpir la corriente eléctrica cuando esta supera un nivel predeterminado.
Relés
Los relés sirven como monitores y controladores de los parámetros eléctricos dentro del sistema. Su papel fundamental radica en la protección y automatización de los sistemas de conmutación eléctrica, garantizando una respuesta rápida a condiciones anormales y manteniendo la integridad general de la red eléctrica.
Paneles de control
Los paneles de control sirven como centro de comando y monitoreo para circuitos y equipos eléctricos. Proporcionan a los operadores las herramientas para gestionar y controlar diversas funciones. Constan de diversos dispositivos de control, luces indicadoras y equipos de monitoreo, esenciales para la operación y supervisión de la aparamenta.
Visite nuestra página de productos y obtenga más información sobre los tableros de distribución de G&W Electric.
Preguntas frecuentes sobre cuadros eléctricos
P1. ¿Qué es un cuadro eléctrico y cómo funciona?
La aparamenta eléctrica es un conjunto centralizado de dispositivos, como disyuntores, fusibles e interruptores, que se utilizan para controlar, proteger y aislar equipos eléctricos. Funciona detectando fallas o sobrecargas en el sistema eléctrico e interrumpiendo el suministro eléctrico a las áreas afectadas, manteniendo el resto del sistema energizado.
P2. ¿Cuáles son los principales tipos de cuadros eléctricos?
Los principales tipos de cuadros eléctricos se clasifican por nivel de tensión:
- Tablero de distribución de baja tensión (BT): hasta 1 kV, utilizado en viviendas y edificios comerciales.
- Celdas de media tensión (MT): 1 kV a 35 kV, utilizadas en servicios públicos y centros de datos.
- Tablero de distribución de alta tensión (AT): superior a 35 kV, utilizado en redes de transmisión de energía.
P3. ¿Qué componentes se encuentran en un sistema de conmutación?
Un sistema de conmutación incluye componentes clave como disyuntores, relés, interruptores de desconexión, fusibles, interruptores de fallas y paneles de control, todos trabajando juntos para proteger, controlar y monitorear el flujo de energía eléctrica.
P4. ¿Cuál es la diferencia entre los cuadros de distribución de baja tensión, media tensión y alta tensión?
Los tableros de distribución de baja tensión (LV) se utilizan para tensiones de hasta 1 kV y son comunes en entornos residenciales y comerciales ligeros.
Los cuadros de media tensión (MV) manejan desde 1 kV hasta 35 kV y se utilizan en instalaciones y servicios públicos de mayor tamaño.
Los tableros de distribución de alto voltaje (HV) operan por encima de 35 kV y son esenciales para la transmisión de energía a larga distancia y para grandes aplicaciones industriales.
P5. ¿Cómo se clasifica el tablero de distribución según su aislamiento?
- Tablero de distribución con aislamiento de aire (AIS): diseño simple y rentable.
- Tablero de distribución aislado en gas (GIS): compacto, alta rigidez dieléctrica.
- Tablero de distribución aislado en aceite (OIS): uso en alto voltaje, buena refrigeración.
- Tablero de distribución aislado al vacío: confiable, de bajo mantenimiento y compacto.
Cada tipo ofrece diferentes beneficios según el espacio, la seguridad y las condiciones ambientales.
